產品名稱：振棒物位計開關
品牌：冀儀
產地：中國
型號：JY-RBZB61

振棒物位計開關JY-RBZB61冀儀的介紹：
單棒振動式料位開關是音叉物位開關中的一種，它不怕掛料不怕沖擊，沒有夾料問題，而且靈敏度更高。它的圓柱形單根測量桿結構決定了它對工業現場更廣泛的適應性。單棒振動式料位開關運用音叉的“共振”原理，在壓電元件的驅動下產生振動，只有探桿周圍全部被物料包圍時，振動幅度才急劇減少，從而產生開關動作。

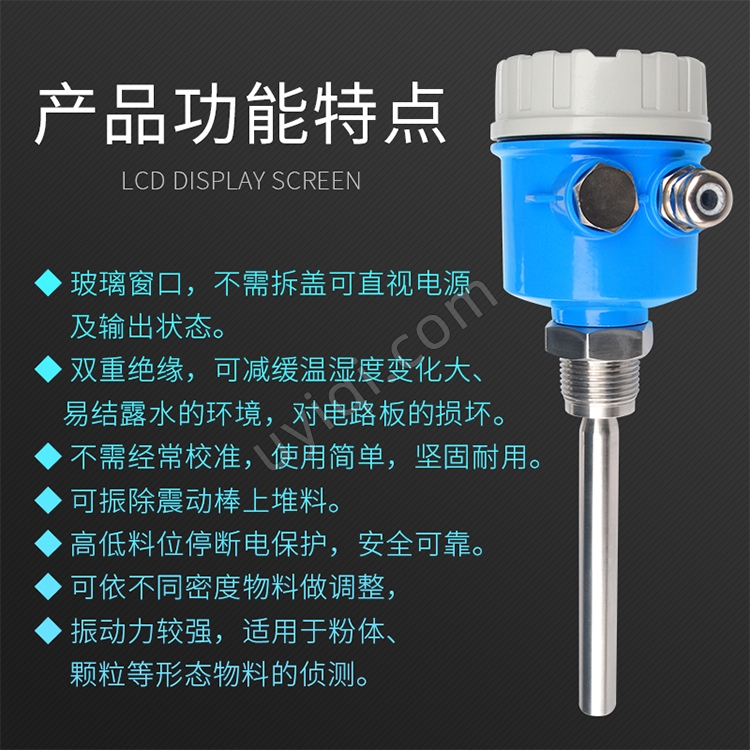

產品特點：

• 圓形光滑單棒式探頭，能有效防止夾料和粘料，在較多掛料時，仍能穩定工作感度不變
• 不受測定物性質的影響，安裝后無需調整，即可穩定投入使用
• 采用壓電元件內置于棒體和厚管壁的不銹鋼探頭，消震管僅9mm長（同類比為**短）
• 依據所測量對象不同，可調整測定感度（高L 中M 低H），選擇測出比重不同的分液位或粉料位
• 使用15A大容量接電繼電器開關，可直接實行對電機控制
• 與阻旋相比：無可動部件，堅固的探頭耐磨損和物料沖擊，靈敏度可調
• 與電容式相比：不受介電常數影響，表面自清潔
• 易使用，堅固耐用，安裝后無需校準

使用說明
1、開機檢測調試
A.接通電源后，探頭振動，手觸摸探頭前端，繼電器動作，紅燈亮，離開，1~2秒紅燈熄滅；
B.感度選擇，可根據料物在安裝前調定，箭頭對著1時靈敏度**強，可用于檢測比重輕的粉料，箭頭對著3時靈敏度**弱，可用于檢測塊狀物料；（液位用開關定貨時應說明）
C.作業溫度較高時，在保證準確測定的前提下，盡可能選擇低“LOW”感度。

2、測定
A.探頭接觸到物料時，探頭停振，紅燈亮，繼電器閉動作；（NO和COM端口導通,NC和COM端口斷開）
B.物料離開探頭時，1~2秒探頭重新振動，紅燈熄滅，繼電器開動作。（NO和COM端口斷開,NC和COM端口導通）

*注意：接線導入導出時要注意安全，不可帶電接線，以防短路，燒毀基板或探頭。粉塵狀態環境下工作時，應保持整機密封狀態使用。

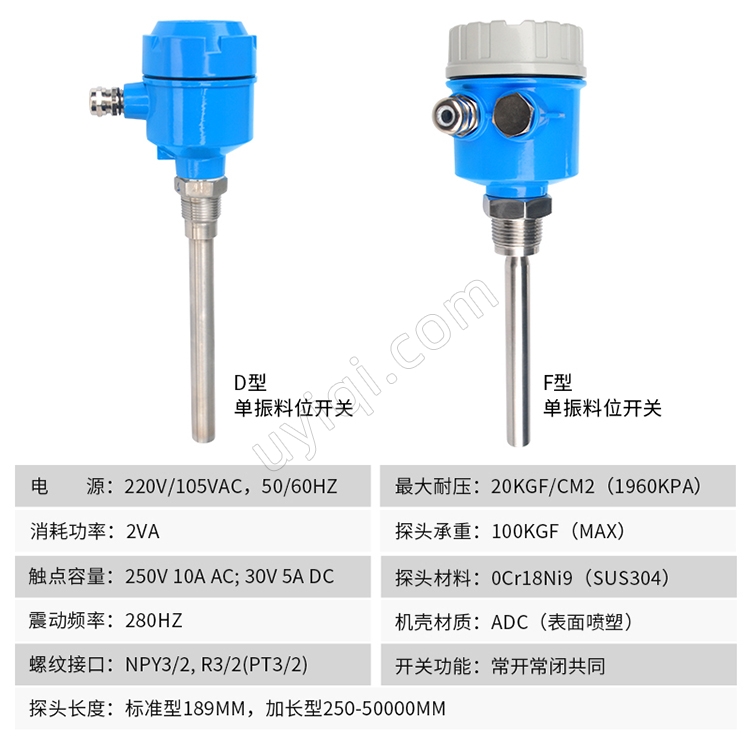

振棒物位計開關JY-RBZB61冀儀的參數：
電源：220VAC / 24VDC
功率消耗：2.5W
振動頻率：280Hz
繼電器觸點：250VAC / 30VDC 4A
電氣連接：M20×1.5(￠8-￠10 電纜)
延遲時間：測出（振動 停止）0.5秒
復原（停止振動）：1~2秒
工作溫度：探頭部/-30 C~+200 C.
基板部：-30 C~+70 C.



---
