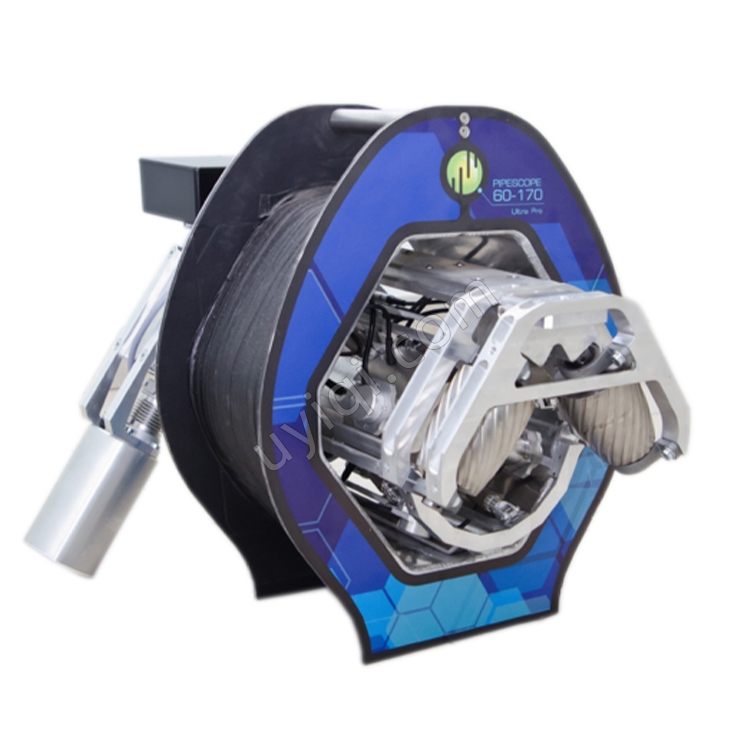

產品名稱：OKTANTA便攜式鉆桿快速診斷系統（PipeScope 60 -170）
品牌：OKTANTA
產地：俄羅斯
型號：PipeScope 60 -170

俄羅斯OKTANTA便攜式鉆桿快速診斷系統（PipeScope 60 -170）說明

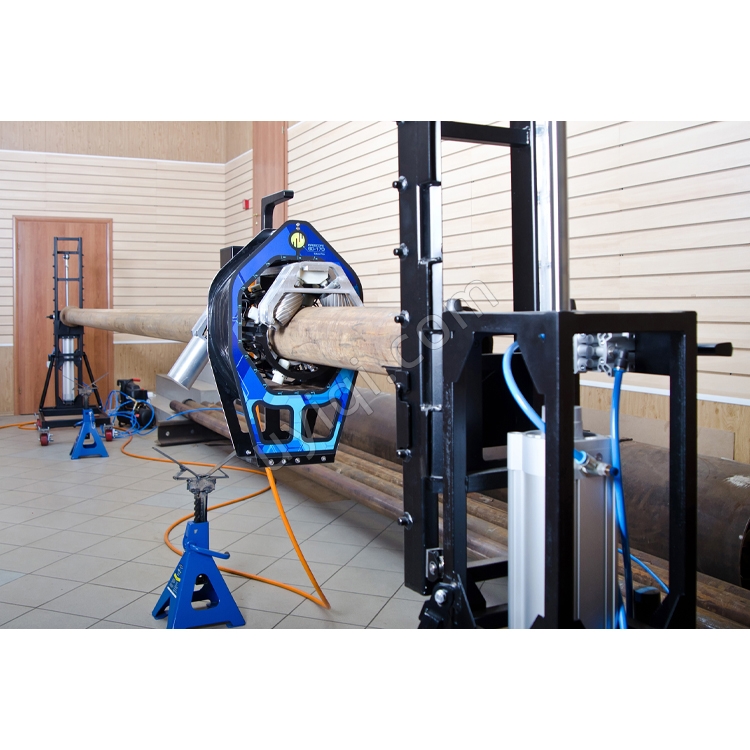

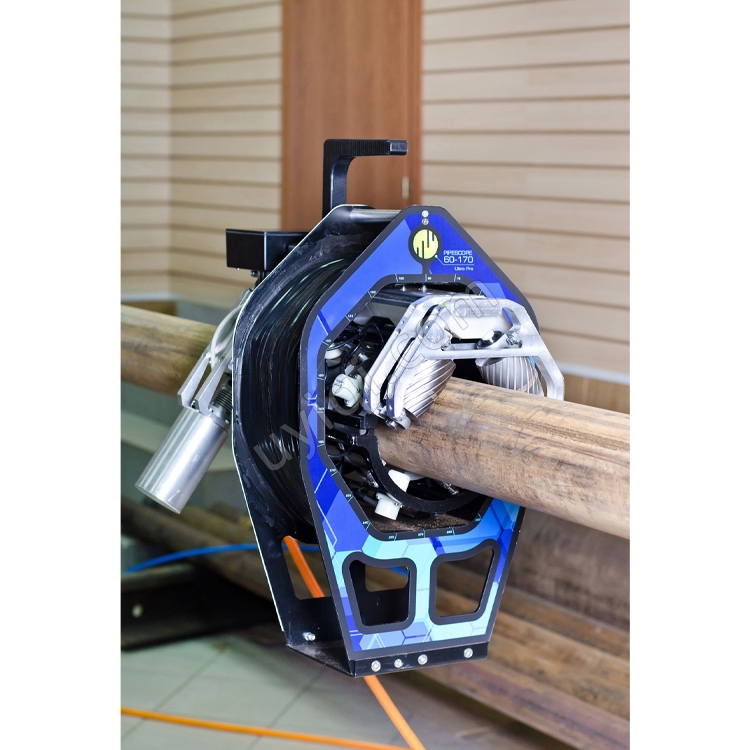

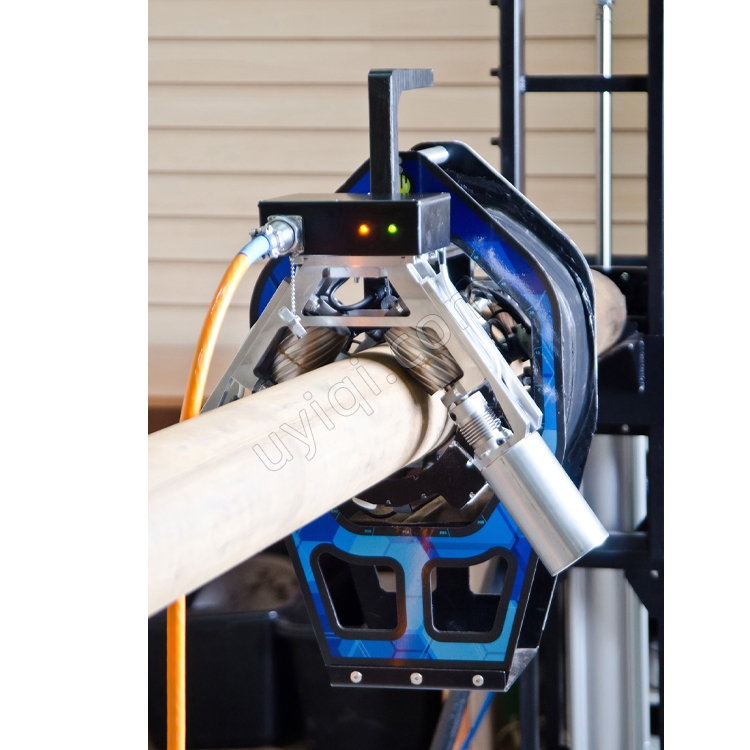

PipeScope 60 -170管道診斷系統旨在提供電磁快檢（EMI），用于檢測鉆桿壁的橫向缺陷、管壁厚度變化引起的缺陷（內部和外部的一般腐蝕）以及檢測通管缺陷?？刂品螪S1標準。該裝置是便攜式的，專為現場鉆桿的高速監測而設計。

此外，PipeScope60-170系統允許測量鉆桿的直徑和橢圓度，并與電磁控制同步。也可以使用磁化線圈對管體、管端和螺紋進行磁粉控制。

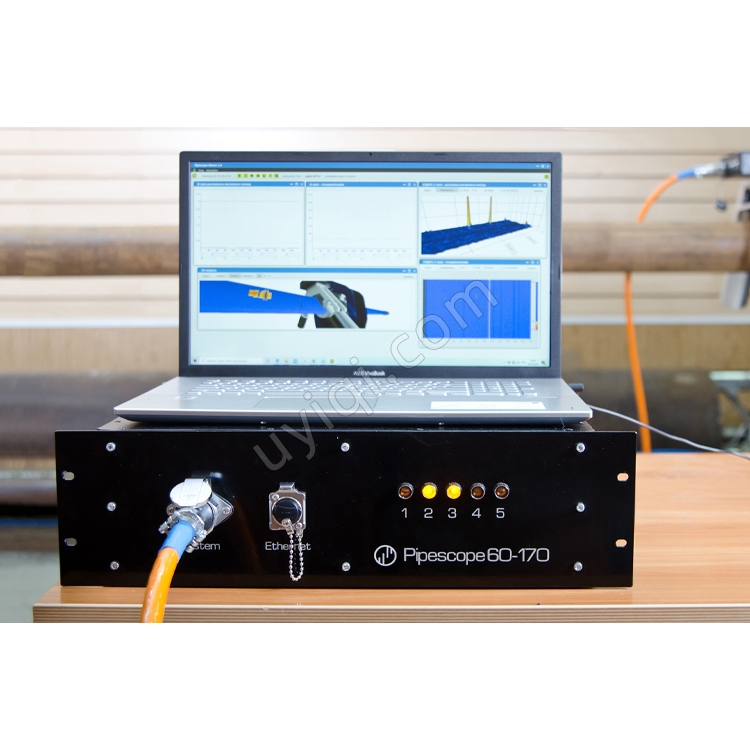

PipeScope Viewer軟件顯示有缺陷的管道的動畫3D模型。C掃描的可視化使您能夠確定具有角度和線性坐標的缺陷的確切位置。

程序設置可以更改控制的許多參數，選擇將進行管道剔除的標準,選擇將在自動生成的報告中顯示的信息。

PipeScope viewer軟件可以使用顏色漸變和三維表面形式顯示C掃描。Pipescope 60-170裝置具有在缺陷上面停止的功能。它還可以在診斷過程中和獨立于診斷過程中對鉆桿進行退磁。

俄羅斯OKTANTA便攜式鉆桿快速診斷系統（PipeScope 60 -170）的技術參數

管道檢查時間：不超過30秒
受控管道的直徑范圍：60毫米到170毫米
受控管道的壁厚范圍：到20毫米
受控管道的長度：1..13米
**長連續操作時間/每天：24小時
額定電源電壓：50赫茲，220伏
傳感器與控制對象之間的工作間隙：到0.5毫米
工作溫度范圍：-40 ºС… +40 ºС
利用磁通散射法搜索缺陷的測量通道數：高達128*
用于搜索缺陷的測量通道的數量和
通過測量流動密度的方法進行厚度測量：高達96*
管徑測量誤差：0.05%
受控管道長度的測量誤差：10厘米
進行控制之后，
管道可以退磁：自動模式
手動模式
沿管道周邊控制連續性的復蓋范圍：100%
裝置時間轉換為另一個鉆桿標準尺寸：不超過30分鐘
探傷小車通過管道的運動速度：從0到0.9米/秒
耗電量：高達1千瓦
裝置重量：帶籃子的手推車，不超過11公斤
磁化線圈，不超過10公斤

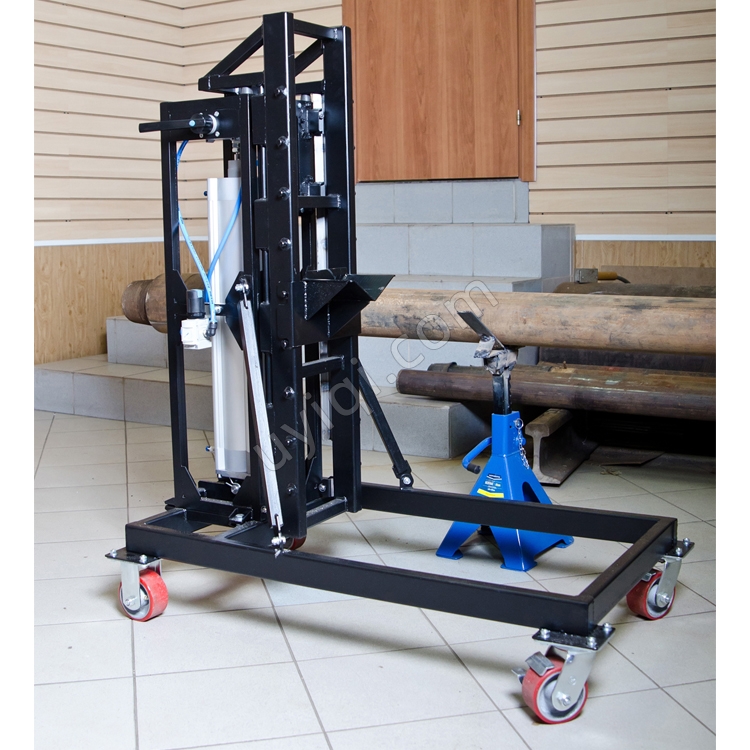

空氣升降機，不超過72公斤
檢測缺陷的**小尺寸：根據DS-1標準
直徑為1.6毫米的鉆孔的**小信噪比：根據DS-1標準
確定缺陷的線性坐標的錯誤：不超過5厘米
確定缺陷角坐標的誤差：不超過4°
控制根據如下標準：API Spec 5D,API RP7G,DS-1
PipeScope60-170 Ultra Pro在沒有調整樣品和氣動升降機的運輸容器中的整體尺寸和重量：600毫米X600毫米X600毫米/32公斤
運輸容器內空氣升降機的整體尺寸及重量：1300毫米X300毫米X300毫米/72公斤
運輸容器中調整樣品的整體尺寸和重量：1900毫米X210毫米X210毫米/60公斤

---
