產品介紹

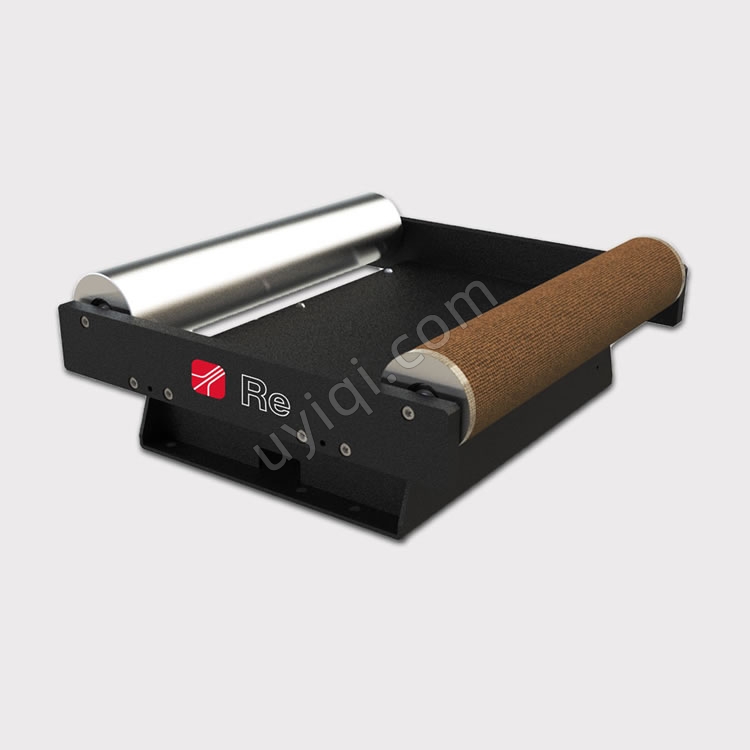

WG中心補償型行進糾偏系統是多數卷材糾偏的理想設備，它有一個基礎底座，底座上安裝帶輥?zhàn)拥幕顒?dòng)框架，活動框架繞一個稱為“pivot”的樞軸旋轉。

在我們的卷材糾偏系統里，這對應于理想轉軸，與繞固定軸的擺動架相比，保證了更高的調節精度。

除樞轉點外，卷材始終是準確張緊的，又因?yàn)檩伾系奶厥馔繉踊蚶p繞的軟木膠帶，產生卷材隨活動框架擺動所需的握力。根據不同的市場需求和各種應用工況，中心補償型行進糾偏系統可以設計制造成不同的尺寸，保證安裝于使用它的機器上。

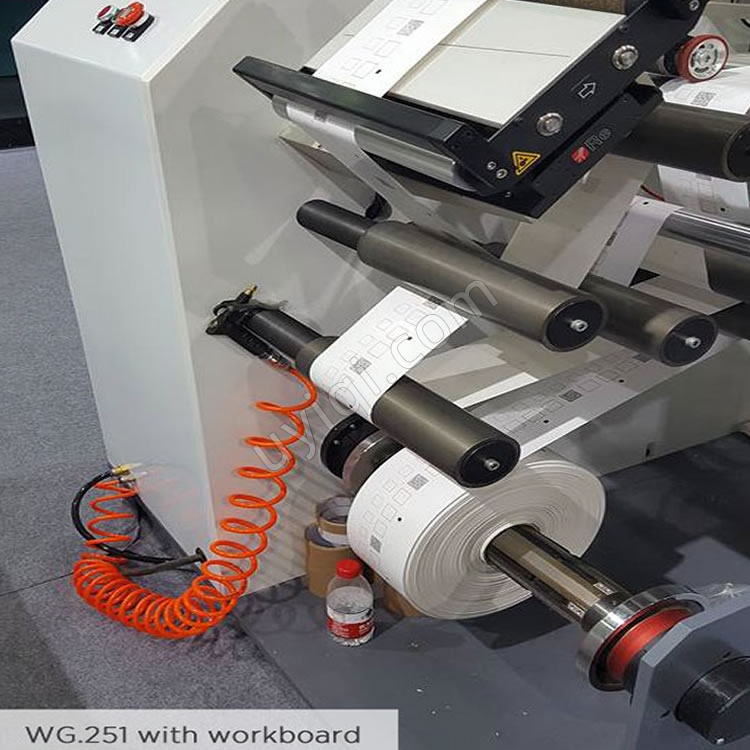

WG.100和 WG.251是小的型號，外形特別緊湊，通常用在加工小卷材的機器上，如衛生紙行業。

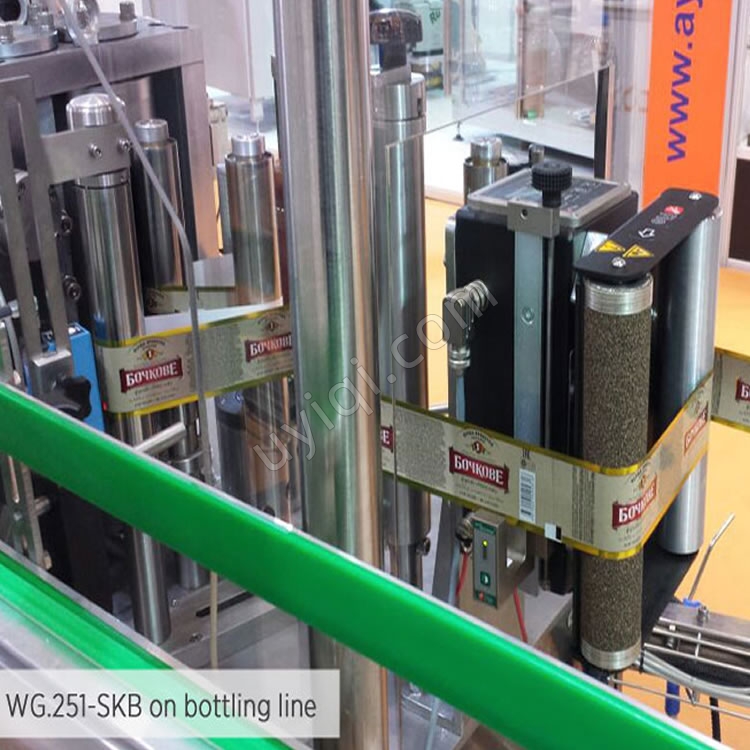

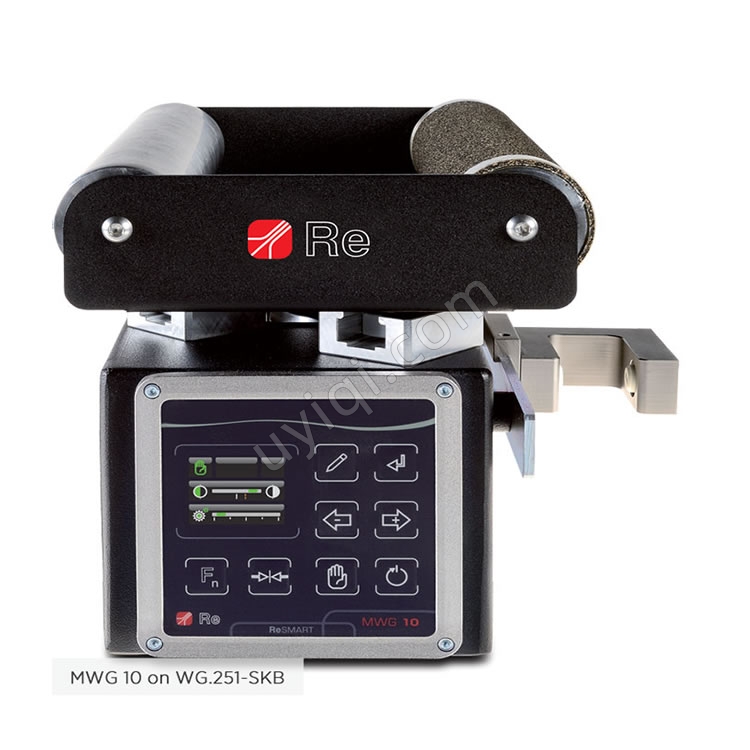

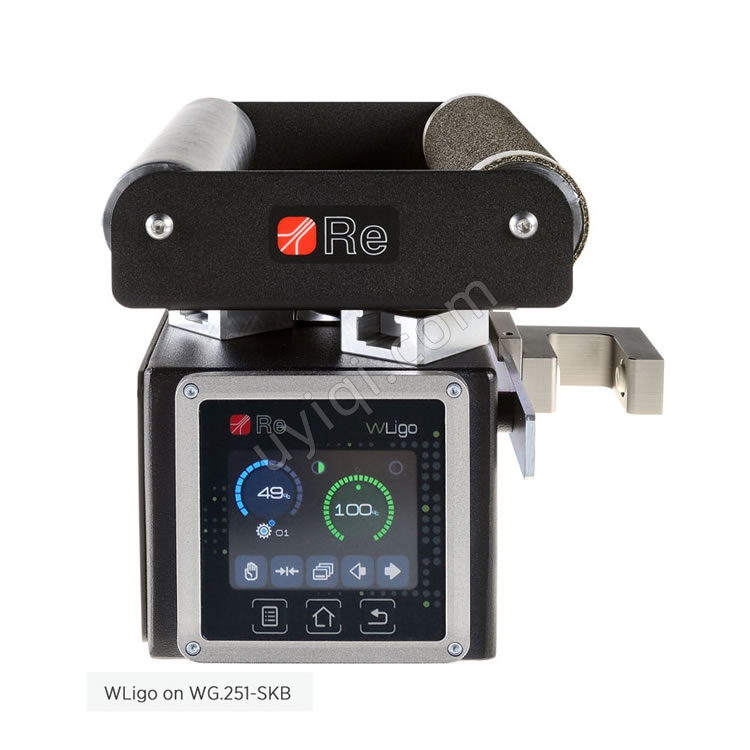

WG.251-SKB 是WG251的版本，它在框架里整合了糾偏控制器MWG10.1，框架具有非常高的IP防護等級，適用于在多灰塵或有液體存在的環境使用（如裝瓶生產線）。

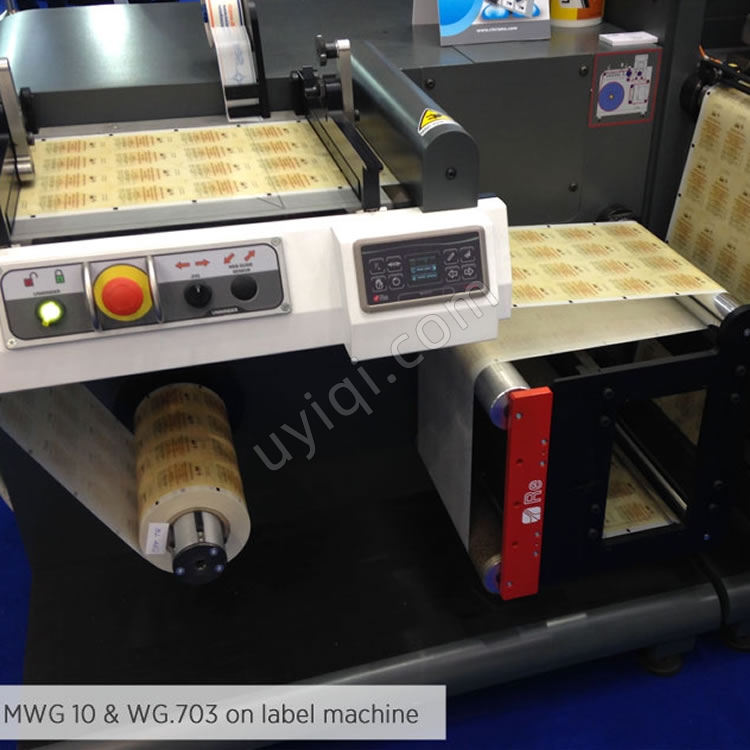

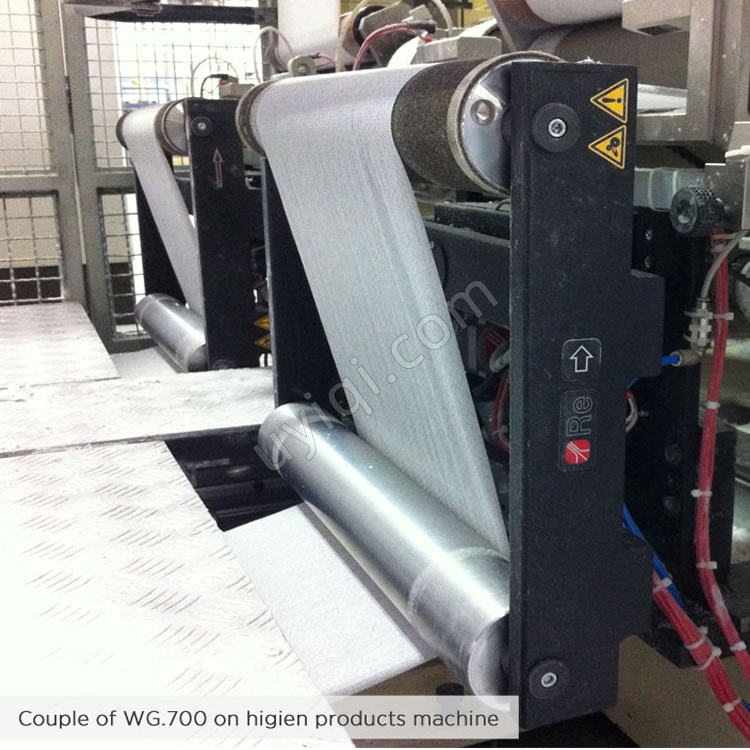

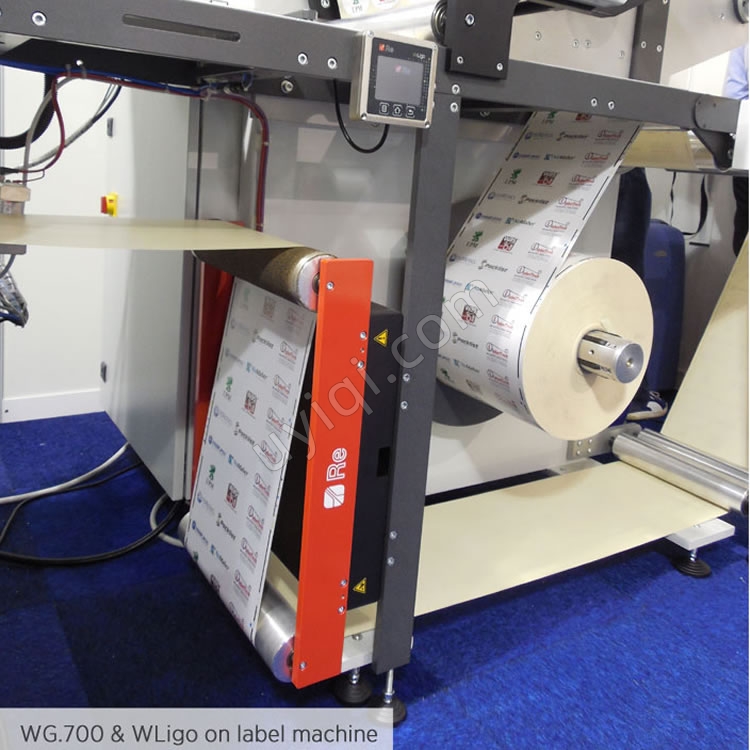

WG.700和WG.703 通常用于標簽和非織造行業。

WG.705是一款非常緊湊的型號，線纜連接容易，整合了鍵盤，簡便了所有操作。

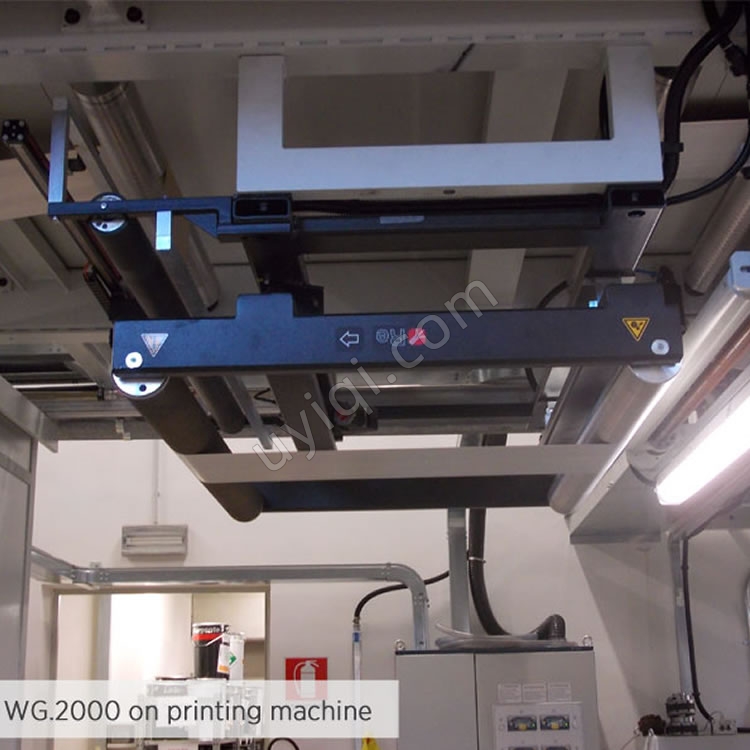

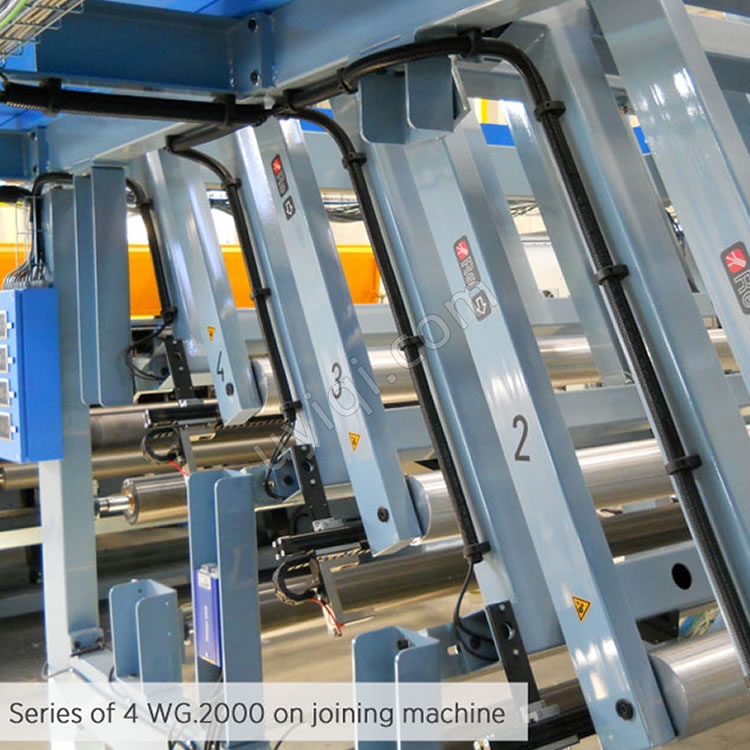

WG.2000是本序列大的型號，通常用于輪轉凹版印刷、柔版印刷機上，或用于材料幅寬大于800mm的工況。

WG糾偏系統通常與Re糾偏傳感器和ReSmart糾偏控制器或Smatmotion糾偏控制器配置使用。










































產品參數

	驅動器行程	驅動器速度范圍	輥長	卷材張力范圍
WG.100	+/- 10 mm	45-70 mm/s	100-160 mm	100 N
WG.251	+/- 10 mm	45-70 mm/s	160-400 mm	150 N
WG.251-SKB	+/- 10 mm	45-70 mm/s	200-350 mm	300 N
WG.703	+/- 20 mm	45-70 mm/s	400-700 mm	300 N
WG.700	+/- 25 mm	45-75 mm/s	350-700 mm	800 N
WG.705	+/- 20 mm	45-70 mm/s	350/700 mm	500 N
WG.2000	+/- 25 ÷ +/-50 mm	45-75 mm/s	800-3000 mm	3800 N

---
