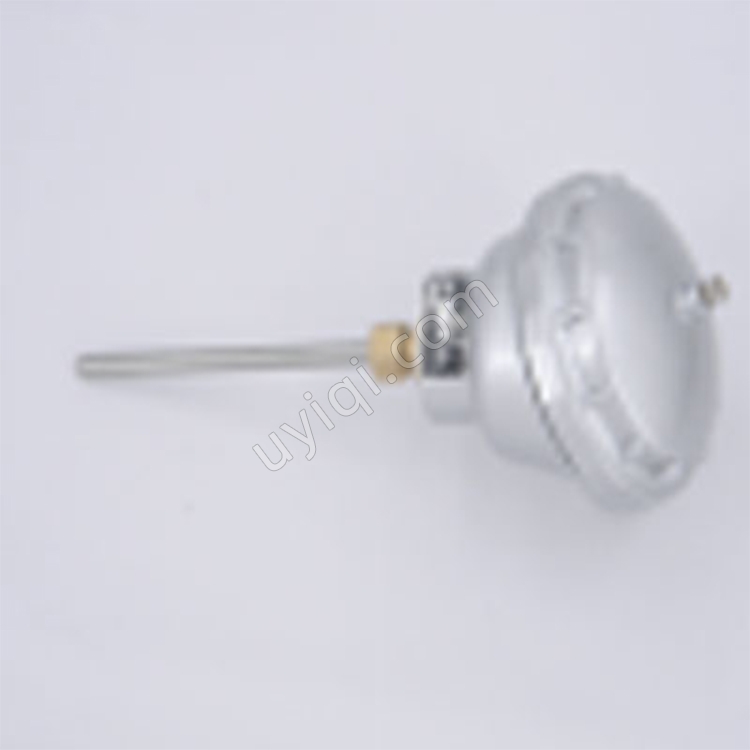

產品名稱：熱電偶
品牌：冀儀
產地：中國
型號：JYH-WR


熱電偶JYH-WR冀儀的介紹：
熱電偶作為測量溫度的傳感器，通常與顯示儀表、記錄儀表或計算機等配套使用?？梢灾苯訙y量各種生產過程中氣體、液體、熔體及固體表面的溫度。

熱電偶JYH-WR冀儀的主要技術指標：


名稱	分度號	允差等級
		Ⅰ級		Ⅱ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
鎳鉻－鎳硅	Ｋ	±1.5℃或 ±0.4%|t|	-40-1100	±2.5℃或±0.75%|t|	-40-1300
鎳鉻硅-鎳硅鎂	Ｎ		-40-1300		-40-1300
鎳鉻－銅鎳	Ｅ		-40-800		-40-800
鐵－康銅	Ｊ		-40-750		-40-750
銅－康銅	Ｔ	±1℃或 ±0.4%|t|	-40-350	±1.5℃或 ±0.75%|t|	-40-350
鉑銠１０－鉑	Ｓ	±1℃或 ±{１＋（t-1100）× 0.003}℃	0-1600	±1.5℃ 或 ±0.25%|t|	0-1600
鉑銠１3－鉑	R		0-1600		0-1600
鉑銠30－鉑銠６	B	——	——		600-1700

熱電偶的熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間，稱為熱響應時間。


保護管直徑	保護管材質	熱響應時間（秒）
φ16	非金屬	≤240
	金屬	≤180
φ20	金屬	≤240
φ25	非金屬	≤300
錐形保護管	金屬	≤300


絕緣電阻
常溫絕緣電阻

• 常溫絕緣電阻的試驗電壓為直流500±50V，測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45%，大氣壓力86～106KPa。熱電偶在該條件下放置時間不小于2小時。
• 對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m。
• 對于長度等于或不足1m的熱電偶，它的常溫絕緣電阻值應不小于100MΩ·m。

上限溫度絕緣電阻

熱電偶的上限溫度絕緣電阻值應不小于下表規定：


上限溫度tm(℃)	試驗溫度t(℃)	電阻值（MΩ）
100≤tm <300	t= tm	10
300≤tm <500	t= tm	2
500≤tm <850	t= tm	0.5
850≤tm <1000	t= tm	0.08
1000≤tm <1300	t= tm	0.02
tm≤1300	t=1300	0.02

熱響應時間

熱響應時間s 套管直徑	接殼式	絕緣式
0.25	0.1	0.2
0.5	0.2	0.4
1.0	0.2	0.6
1.5	0.3	0.8
2.0	0.4	1.0
3.0	0.6	2.0
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

---
