產品名稱：超聲波測厚儀
品牌：DAKOTA達高特
產地：美國
型號：HPX DL+

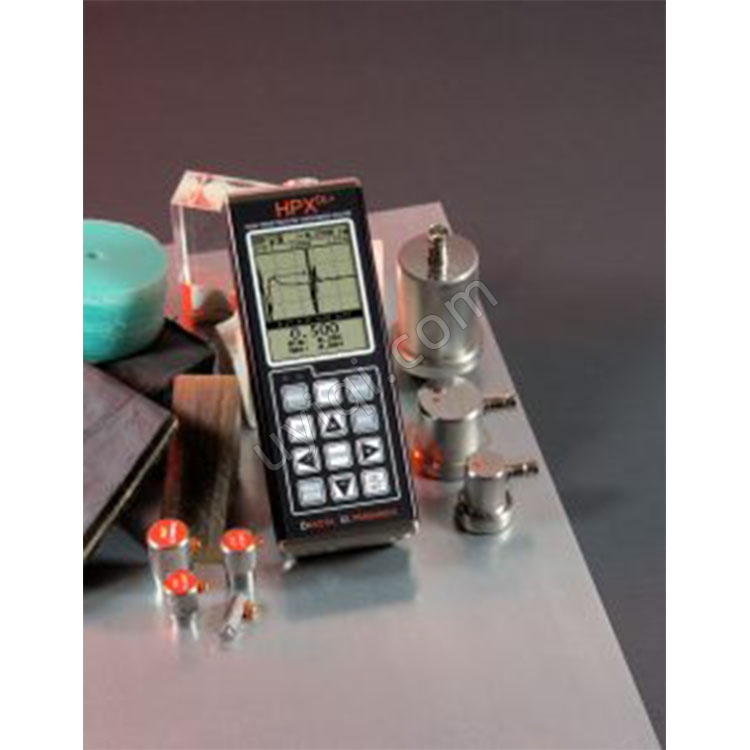

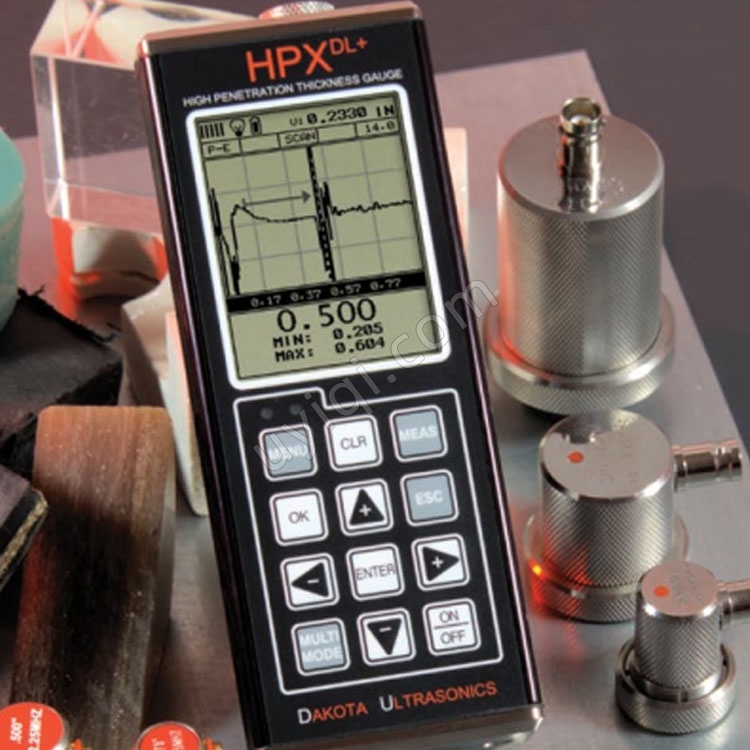

HPX DL+超聲波測厚儀美國DAKOTA達高特的介紹：
HPX 專門設計用于難以穿透聲音的材料，因?yàn)椴牧先狈σ恢滦?、晶粒結構和整體厚度。HPX具有多種高壓脈沖發生器選項以及針對低頻傳感器（500 kHz – 10 MHz）調諧的濾波器，通過在應用可能性列表中添加其他材料類型來補充產品范圍。  感興趣的常見材料類型是玻璃纖維、碳纖維、鑄造金屬、橡膠、高密度聚乙烯 (HDPE)、纖維增強塑料 (FRP)、鉛以及所有鋼和鋁數。典型的目標應用是玻璃纖維板、管道、儲罐、航空航天復合材料、船體、傳送帶、復合塑料等。  有多種功能和工具可適應多種材料類型和應用。電子平臺由 FPGA 驅動，以提高速度和準確性。25 Hz 的屏幕刷新率有助于儀表的整體響應能力。內置數據記錄器有兩種文件格式選項，網格或順序，并配備內部 4 GB SD 卡用于存儲。


HPX DL+超聲波測厚儀美國DAKOTA特點：
由采用 FPGA 技術的 100MHz DSP 平臺提供支持。
 三個可調脈沖發生器：200 伏尖峰、400 伏方波和 400 伏音爆。
高達 250 Hz 的脈沖重復率 (PRF)。
每種脈沖發生器類型的可變脈沖寬度選項。
110dB 增益范圍。手動和自動 (AGC)，取決于所選的測量模式。
 時間相關增益 (TDG)，具有可變起始和斜率。
 阻抗阻尼選項（50、75、100、300、600 和 1500）。
1/8 VGA 灰度顯示（240 x 160 像素）?？梢晠^(qū)域 2.4 x 1.8 英寸（62 x 45.7 毫米）。EL 背光（開/關/自動）。
屏幕刷新率為 25 Hz。
單觸點和定制 500 kHz 延遲線傳感器（500 kHz 至 10 MHz）。
 2 年有限保修。
設置：64 個自定義用戶定義設置。
門：3 個可調節的門，取決于所選的測量模式。
警報模式：通過蜂鳴器和可視 LED 設置 Hi 和 Lo 容差。
掃描模式：每秒讀取 250 個讀數，并顯示移除傳感器后發現的**小讀數。


HPX DL+超聲波測厚儀美國DAKOTA達高特的參數：
尺寸：寬度（2.5 英寸/63.5 毫米）高度（6.5 英寸/165 毫米）深度（1.24 英寸/31.5 毫米）。
重量：13.5 盎司（含電池）。
鍵盤：帶有十二個觸鍵的薄膜開關板。
工作溫度：14 至 140F（-10C 至 60C）。
外殼：擠壓鋁制主體，帶鍍鎳鋁制端蓋（墊圈密封）。
數據輸出：USB-C 端口。Windows PC 界面軟件。
顯示：1/8in VGA灰度顯示（240 x 160像素）；可視區域 2.4 x 1.8 英寸（62 x 5.7 毫米）；EL 背光（開/關/自動反轉）。

測量模式：脈沖回波（接觸式傳感器）。
Echo-Echo（接觸式傳感器）。
Echo-Echo Verify (E-EV)：接觸式傳感器。
脈沖器：尖峰 – 200 伏，方波 – 400 伏，音爆 400 伏，所有這些都可通過可變脈沖寬度和電壓設置進行調節。
接收器：手動或 AGC 增益控制，110dB 范圍，隨所選模式而變化。可調阻尼（50、75、100、300、600 和 1500 歐姆）。
頻率范圍：500 kHz 至 10MHz
定時：精確的 TCXO 定時，單次 100 MHz 8 位超低功耗數字化儀。

線路電源：USB-C 轉 PC 或電源插座。
電池：三節 AA 電池。堿性 – 35 小時，鎳鎘 – 10 小時，鎳氫 – 35 小時。*取決于脈沖發生器和背光設置。
閑置 5 分鐘自動關機。
電池狀態圖標。

*取決于材料類型和一致性。
范圍：
脈沖回波觸點：鋼 0.050 in. – 100.0 ft. (1.27 mm – 30.5 M)。復合材料 0.100 英寸 - 5.00 英寸（2.54 毫米 - 127 毫米）。
回聲-回聲觸點：鋼 0.100 英寸–3.0 英尺（2.54 毫米–91.44 厘米）。
Echo-Echo 驗證觸點：鋼 0.100–6.0 in. (2.54–152.4 mm)。
分辨率（可選）：+/- 0.01 英寸（0.1 毫米）。+/- 0.001 英寸（0.01 毫米）。
速度范圍：0.0122 至 0.7300 英寸/微秒 309.88 至 18542 米/秒。
單點和兩點校準選項，或選擇基本材料類型。
單位：英制和公制

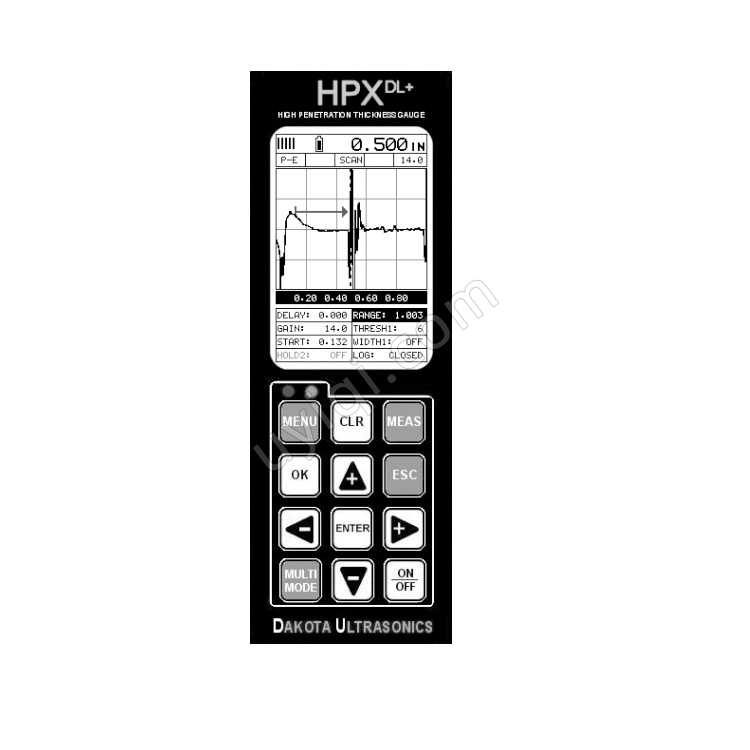

顯示視圖：
A 掃描：整流 +/-（缺陷視圖）RF（全波形視圖）。刷新率為 25 Hz。
B-Scan：基于時間的橫截面視圖。顯示速度可變（每秒 10 到 200 個讀數）。
大數字標準厚度視圖。數字高度：0.700 英寸（17.78 毫米）。
掃描條：速度 10 Hz。可在 B 掃描和大數字視圖中查看。
條形圖：測量穩定性。

單觸點（1 至 10 MHz，和自定義 500 kHz 延遲線 (HPD1005B)。
鎖定快速斷開 LEMO “00” 連接器。
提供標準 4 英尺電纜、定制傳感器和電纜長度。

輸出：直接 USB-C 1.1 PC 連接。
傳感器連接器：LEMO 00。

---
