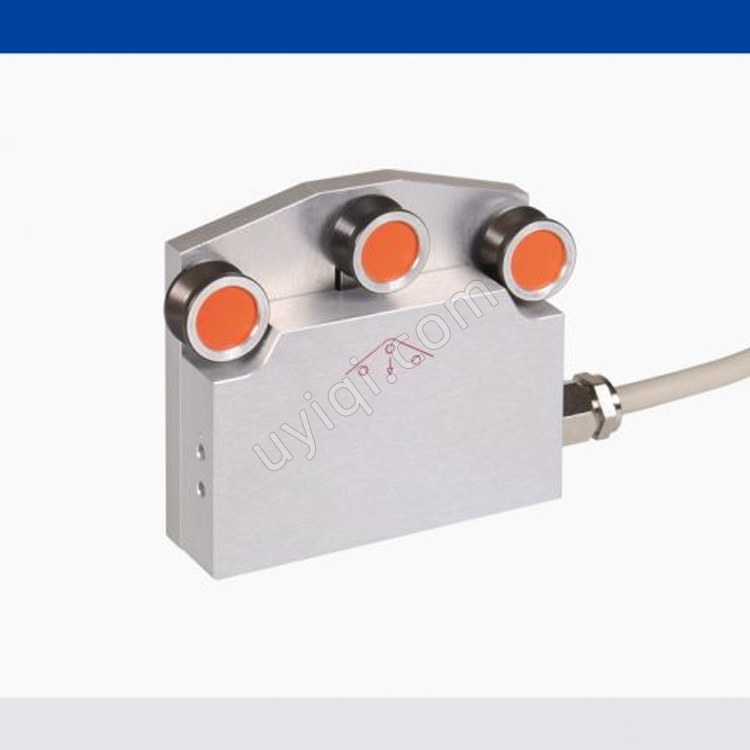

產品名稱：張力傳感器
品牌：schmidt
產地：德國
型號：MAZD-500

4 個張力范圍，
從 0 - 100 cN 到 0 - 1000 cN
在線張力傳感器，用于測量** 1000 tex 的線和纖維以及** 0.3 mm Ø 的細線的微小張力

具有兩種不同設計的緊湊型傳感器，用于線材和紡織行業的連續張力測量

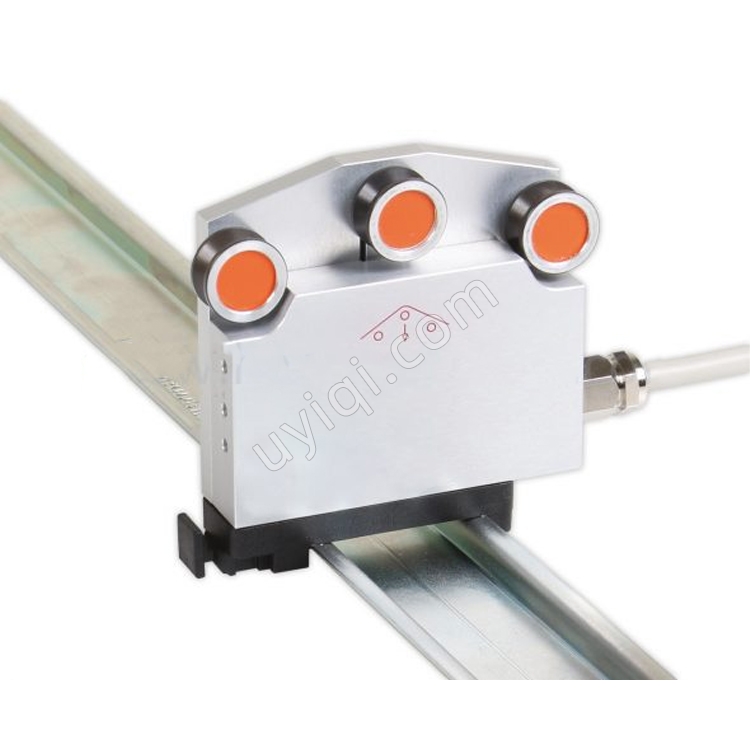

張力計可固定在安裝導軌上

德國schmidt張力傳感器(MAZD-500)特殊功能

帶有集成測量放大器和 2 % FS 高精度的張力傳感器 MAZD

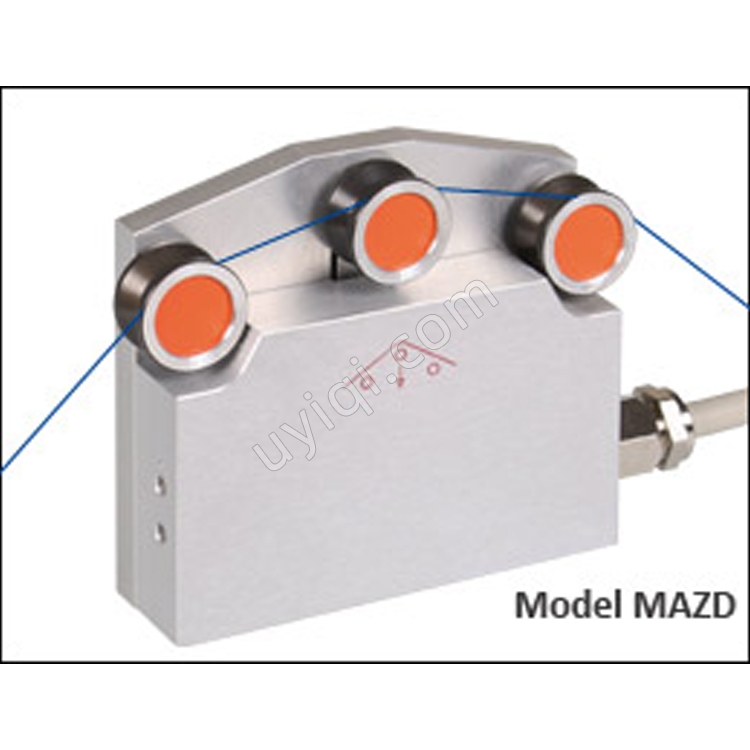

輕輕的材料路徑，它在滾筒上引導
進料/出料角度 35° min
各種輸出信號
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 模擬 DMS：mV/V（可選）
通用安裝可能性——易于安裝，即使是事后也可以安裝在現有機器上：
傳感器可以使用外殼體底部的三個螺紋進行安裝。或者，它可以固定在可選的 DIN EN 60715 導軌上。需要安裝適配器。
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變橋的稱重傳感器

德國schmidt張力傳感器(MAZD-500)標準功能

隨附 2 m 屏蔽電纜，末端開口（可根據要求提供其他電纜長度）
帶鋁制外殼的張力傳感器
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(MAZD-500)規格

型號：MAZD-500
張力范圍：0–500牛
測量頭寬度：70毫米
施密特校準材料：PA：0.20 毫米直徑
校準：施密特工廠程序
準確性：±2% 滿量程和 ±1 位
其他校準材料：±3% 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
信號處理：模擬
溫度漂移：更好的 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）
選項：0 – 10 V DC（模擬）或 mV/V (DMS)
輸出：帶開口端的屏蔽電纜 (2 m)
阻尼 (fg)：標準（模擬）：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA 調節
代碼 A10：**。+5 V 直流電，**值 20 毫安調節
筑屋材料：鋁
方面：78 x 63 x 18 毫米（長x寬x高）
重量，凈重（毛重）：帶電纜約。200 克（300 克）

---
