產品名稱：電動汽車EVSE測試儀/EVSE適配器
品牌：PCE-Instruments
產地：英國
型號：PCE-EVSE-KIT2


以下產品介紹為機器翻譯，內容僅供參考，以英文原文為準。

PCE-EVSE-KIT2電動汽車EVSE測試儀英國PCE的介紹：

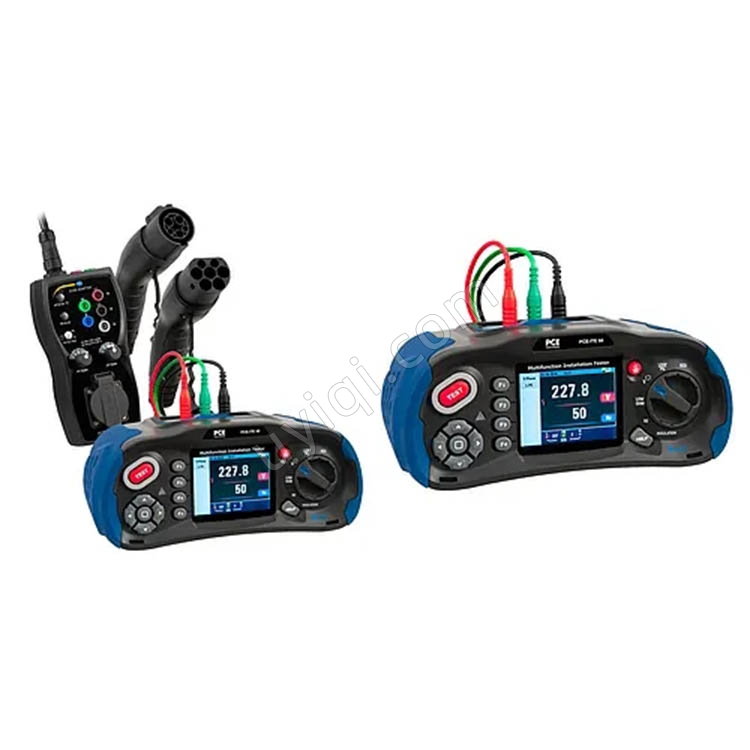

這是一款堅固耐用的安裝測試儀，配有大型 3.5" TFT 彩色 LCD 顯示屏。除了絕緣電阻、接地電阻、環路阻抗、電壓、低阻抗測量和帶攝像功能的 RCD 測試等各種測量模式外，安裝測試儀還提供記錄測量結果的合適照片的可能性。使用安裝測試儀，您可以確保固定裝置安全、正確安裝。由于雙顯示屏、直觀的符號和高視角，您可以通過安裝測試舒適、快速地執行測量呃，通過安裝測試儀的低電阻測量，可以檢查接地導體、電位均衡軌和保護導體的低阻抗。

安裝測試儀的低電阻測量的測量范圍為0 - 2000 Ω，分辨率為0.001 - 1 Ω。安裝測試儀**重要的測量可能是絕緣電阻的測量。在絕緣測量期間，電纜被置于電壓下，以檢測故障電流，故障電流會產生材料遷移或熱量。在大多數情況下，這些電流故障非常小，以至于保護裝置無法檢測到它們，在**壞的情況下，它們可能會導致火災。安裝測試儀可以進行安裝測量，測試電壓為125V、250V、500V或1000V。

每種情況下的負載電流均為 1 mA。安裝測試儀獨立于主電源。為了使供電系統的所有系統和電路達到公共電位（接地參考或電位參考）并防止短路電流和過電壓，接地電阻應盡可能低阻抗。安裝測試儀 DT-6650 的測量范圍為 0 ... 2000 Ω，分辨率為 0.01 ... 1 Ω，為有意義的接地電阻測量提供了所有先決條件。

電動汽車正在發揮著越來越重要的作用。這里的一個重點是電動汽車充電站。需要特殊的測量設備來檢查永久安裝的充電站（也稱為壁箱）的功能、保護裝置和絕緣情況。通常，測量設備已經可用于執行所需的測量。因此需要一個適配器，以便將測量設備連接到充電站。

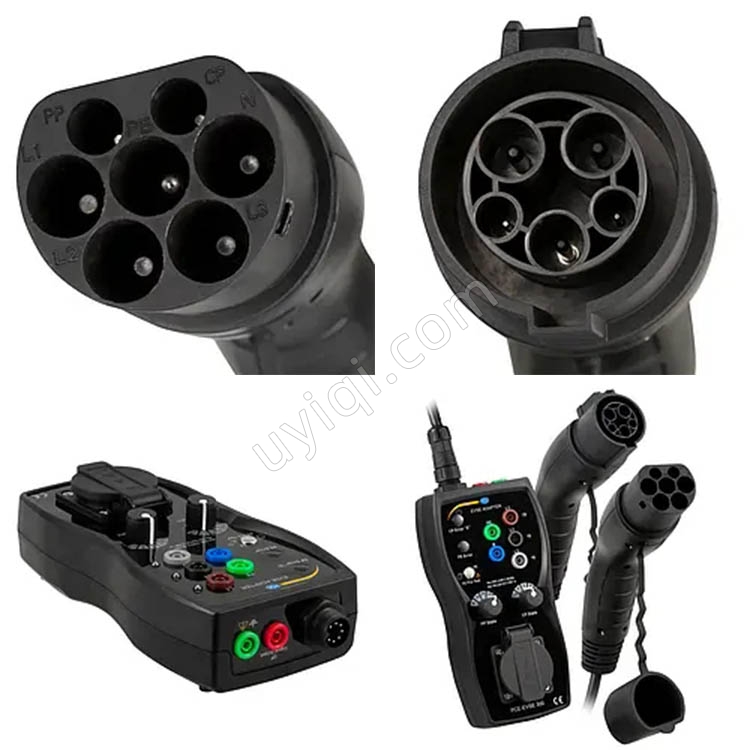

EVSE適配器專為該應用而設計，并且已經具備多種功能。例如，離開充電站的所有線路均通過實驗室插頭單獨輸出。因此，所有線路都可以通過 EVSE 適配器進行分接。這樣可以借助 EVSE 適配器檢查充電站的絕緣情況。EVSE 適配器具有防震插頭連接。RCD測試儀可用于檢查剩余電流裝置。

充電電纜不僅包含用于電動汽車充電的電源線，還包含兩個接口。電動汽車通過CP線（Control Pilot）與充電站通信，并傳達電動汽車的當前狀態。PP線（接近插頭）用于連接的充電線和充電站之間的通信。因此，充電電纜可以告訴充電站它可以裝載多少安培的電流。為了測試這兩種功能，EVSE適配器配備了相應的模擬器。


PCE-EVSE-KIT2電動汽車EVSE測試儀英國PCE的特點：
- 3.5 英寸彩色 TFT LCD 顯示屏
- 環路電阻 LN、L-PE 和 N-PE
- 可調節 FI 測試電流
- SD 卡和藍牙
- 雙顯示
- 好/壞 FI 測試
- 低歐姆測量
- 高達 1000 V 終端電壓
- 交付中包含運輸袋
- 直接連接壁箱
- 帶 1 型和 2 型充電插頭的適配器
- PE 導體測試
- 集成 Schuko 插座

PCE-EVSE-KIT2電動汽車EVSE測試儀英國PCE的規格：



一般規格
電源：8 節 1.2 ... 1.5V AA 電池
工作時間：約 15小時
測量類別：三類 600V
防護等級：防護等級65
展示：3.5" TFT（320 x 240 像素）
操作環境：0 ... 45°C
    0 ... 95% rH，非冷凝
測量：24.2 x 10.5 x 14.5 厘米
重量：1.56 千克/3.4 磅

EVSE測量裝置PCE-EVSE-300
功能
PE測試（保護導??體）：可用，錯誤
PP模擬（充電線編碼）：開路、13A、20A、32A、63A
CP模擬（通訊線）：A、B、C、D、錯誤

輸出（僅用于測試目的）
測量連接：L1、L2、L3、N、PE
     **限度。250 / 430 伏交流電，10 安
     實驗室插頭
舒科連接：**限度。250 伏交流電，10 安
Schuko 連接的保險絲：保險絲 F 10 A / 250 V，5 x 20 mm / 0.19 x 0.78"
CP信號輸出：±12V 脈寬調制

更多規格
輸入電壓：1相：250V AC / 3相430V AC，
     ** 50 / 60 Hz 10A

充電電纜連接器類型 1：交流充電模式3，兼容IEC62196-1
     類型 1 或 SAE J1772，帶車輛連接
     （類型 1、5 針、1 相）

充電電纜連接器類型 2：交流充電模式3，兼容IEC62196-2
     類型 1 或 SAE J1772，帶車輛連接
     （類型 2、7 針、三相）

測量類別：CAT II 300V
防護等級：IP54
污染程度：2
運行條件：0 ... 40 °C / 32 ... 104 °F，10 ... 85% RH，無冷凝
儲存條件：-10 ... 50 °C / 14 ... 122 °F，10 ... 60% RH，無冷凝
**工作高度：**限度。2000 米/6561 英尺
尺寸（僅限手持式）：277 x 109 x 63 毫米/10.9 x 4.3 x 2.4 英寸
重量：約 1 公斤/2.2 磅

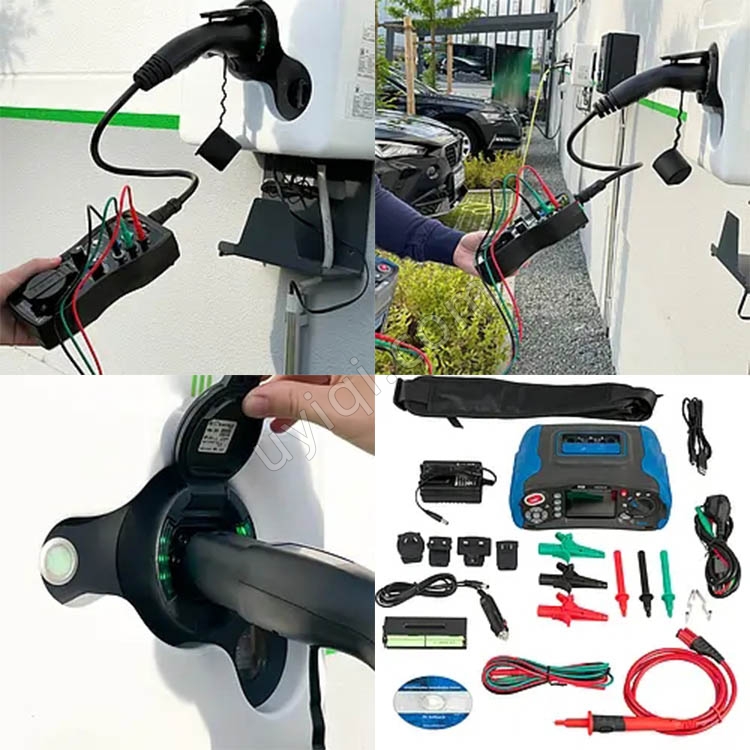

產品包括：
1 x EVSE 適配器 PCE-EVSE 300
1 x 安裝測試儀 PCE-ITE 50
1 x 充電電纜插頭類型 1
1 x 充電電纜插頭類型 2
1 x 運輸袋
1 x 使用說明書
1 x 測試引線
1 x 運輸箱

---
