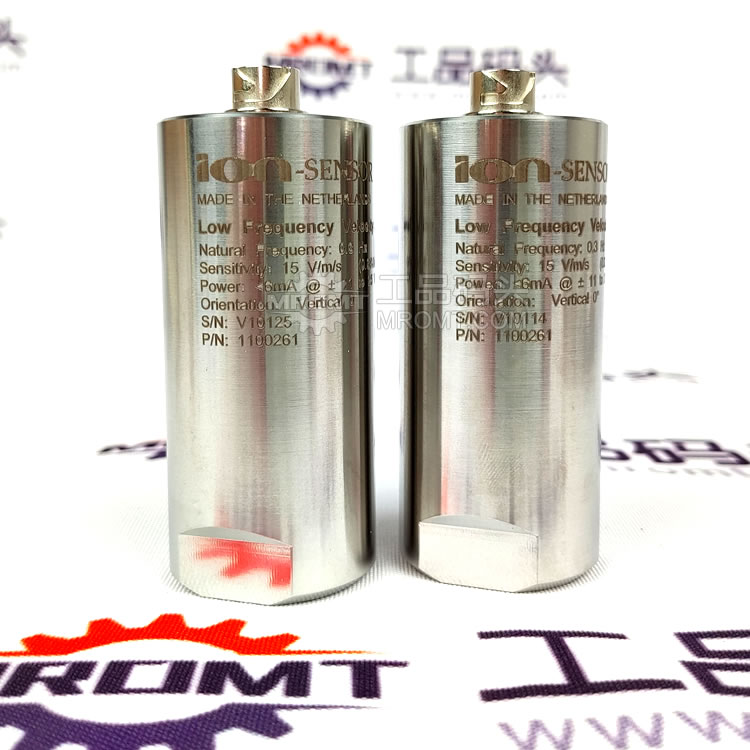

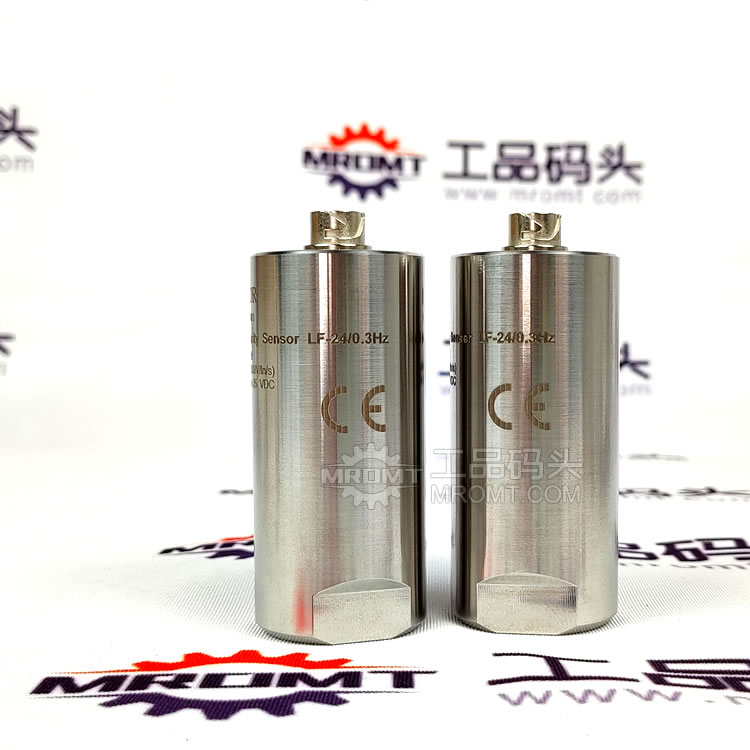

產品名稱：地震波傳感器/低頻傳感器/低頻檢波器/低頻速度傳感器/低頻測量裝置

品牌：荷蘭ION

型號：LF-24

產地：荷蘭

可選型號：LF-24/0.3Hz 和  LF-24/1Hz


荷蘭ION品牌LF-24型地震波傳感器頻率可選0.3Hz和1Hz，極低頻振動監測應用的設計與傳統1Hz地震檢波器相比，尺寸較小，擁有堅固的外殼，可承受高沖擊。

ION LF-24低頻地震波傳感器特點：

→ 極低頻振動監測應用的經濟設計
→ 與傳統1Hz地震檢波器相比，尺寸較小
→ 低功率電子電路，提供低于檢波器固有頻率的反向濾波器功能
→ 帶寬擴展到0.3 Hz或1 Hz@100%阻尼
→ 完全溫度補償
→ 不受外部負載影響的阻尼特性
→ 低輸出阻抗
→ 堅固的設計可承受高沖擊
→ 密封包裝
→ 6針防水連接器Hirose（IP-65）
→ 提供垂直和水平版本
→ 可定制設計


ION LF-24低頻檢波器針對尺寸和性能進行了優化，重量和成本是振動監測和低頻地震測量的重要因素。
該設備使用低功率電子電路在檢波器固有頻率以下提供反向濾波器功能，以補償12dB/oct信號的衰減，從而擴展記錄帶寬。這種補償電路允許使用更高的固有頻率地震檢波器，允許可能嚴重?fù)p壞傳統低頻地震檢波器的高沖擊沖擊。此外，電路經過完全的溫度補償，并保持其阻尼和靈敏度。
工作范圍內的特性電子器件完全封裝，以提高可靠性。提供6針連接器用于信號輸出和電源

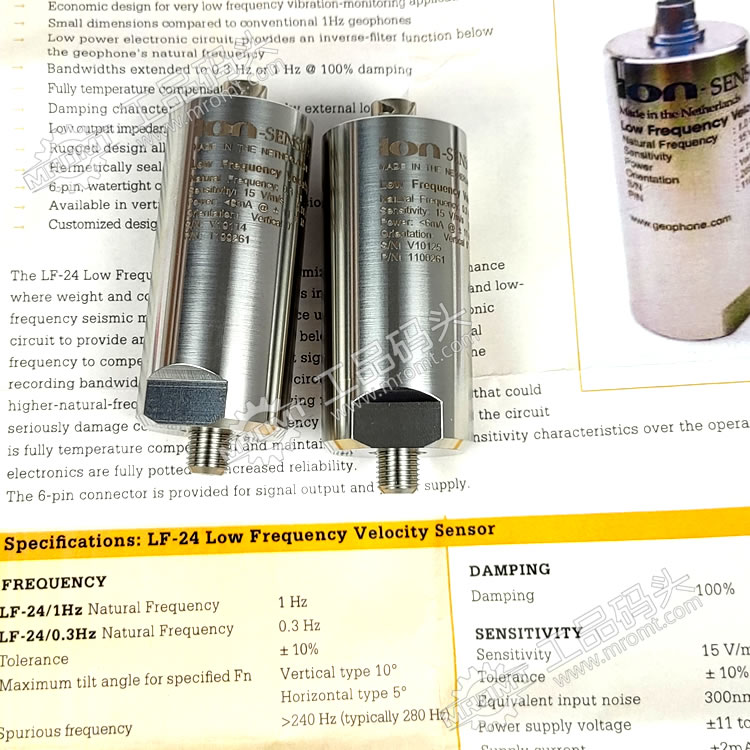

ION LF-24低頻速度傳感器規格參數：

頻率
LF-24/1Hz固有頻率：1 Hz
LF-24/0.3Hz固有頻率：0.3Hz
公差：±10%
指定Fn的**傾斜角度：垂直型10°；水平型5°
雜散頻率：>240 Hz（通常為280 Hz）

扭曲
0.7英寸/秒p.p.的畸變線圈：垂直<0.10%
線圈到外殼的速度：水平<0.15%
失真測量頻率：12 Hz

阻尼
阻尼100%

*在20°C條件下指定的所有參數

靈敏度
靈敏度：15 V/m/s（0.38 V/in/s）

公差：±10%
等效輸入噪聲：300nm/s. sqrt(Hz) 10 Hz以上
電源電壓：±11至±25V DC
供電電流：11V時±2mA；15V時±3mA；25V時±6mA
LF-24/1Hz偏移：**4mV。
LF-24/0.3Hz偏移：**50 mV。

物理特性
直徑：32.5毫米（1.28英寸）
高度：78.6毫米（3.09英寸）
重量：325克（11.46盎司）
安裝螺紋：3/8英寸UNF-24 x 3/4英寸
安裝扭矩：**4.5 Nm（40 in-lb）。
抗沖擊力：峰值981 m/s2（100g）
工作溫度范圍：-20°C至60°C
儲存溫度范圍：-40°C至70°C

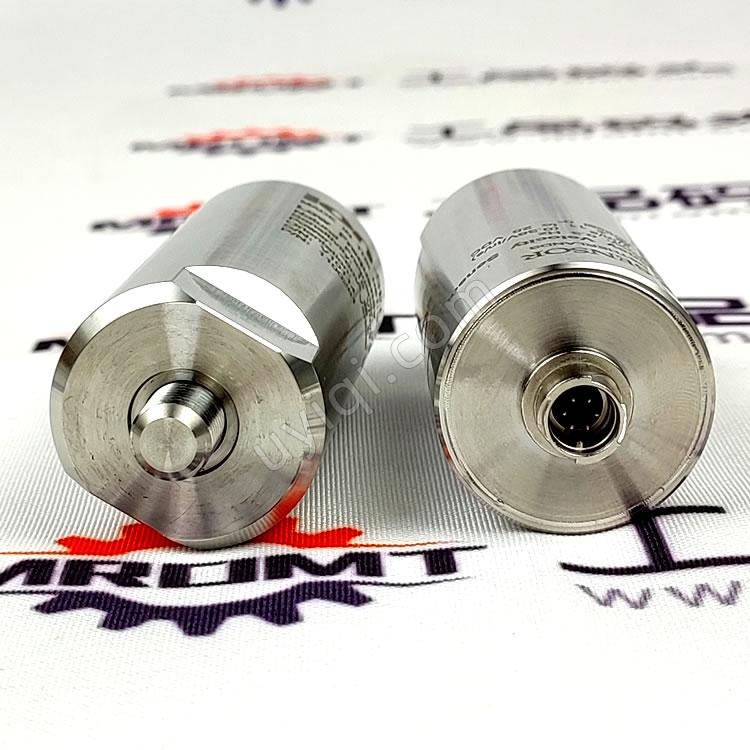

連接器
Hirose LF07WBP-6P型（IP65）


保修期：180天

訂購信息

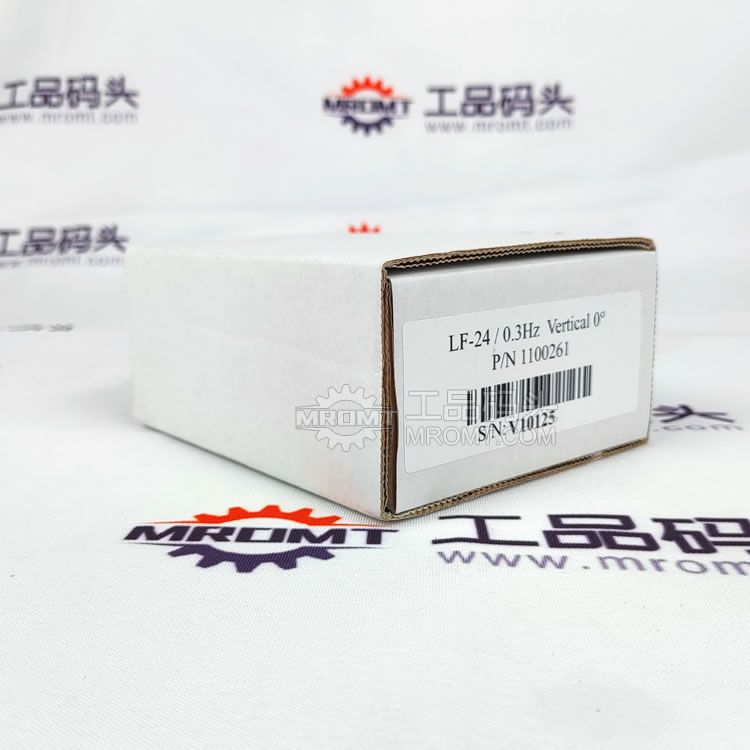

LF-24/0.3Hz RVS垂直P/N 1100261
LF-24/0.3Hz RVS水平P/N 1100262
LF-24/1Hz RVS垂直P/N 1100251
LF-24/1Hz RVS水平P/N 1100252

接口電纜選配
Hirose LF07WBP-6S
1m. shielded cable-unterminated P/N 6080021
5m. shielded cable-unterminated P/N 6080025
