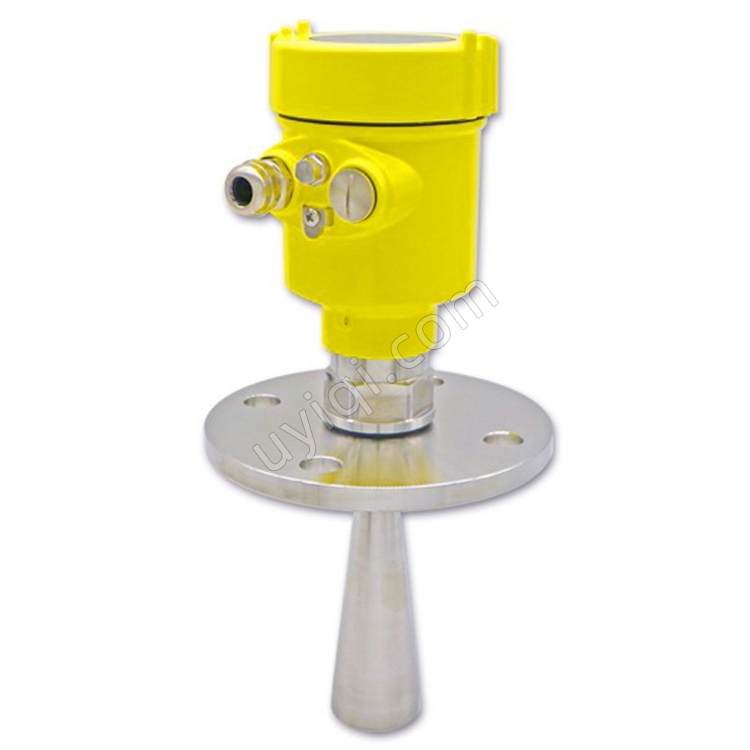

產品名稱：高頻雷達物位計
品牌：冀儀
產地：中國
型號：JY-92RD12

高頻雷達物位計JY-92RD12冀儀的介紹：
92RD10 系列傳感器是26G 高頻雷達式物位測量儀表，輸出４~２０ｍＡ模擬信號， 測量**距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜或固體料倉非常復雜的測量條件。

●原理
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。

測量的基準面是： 螺紋底面或法蘭密封面

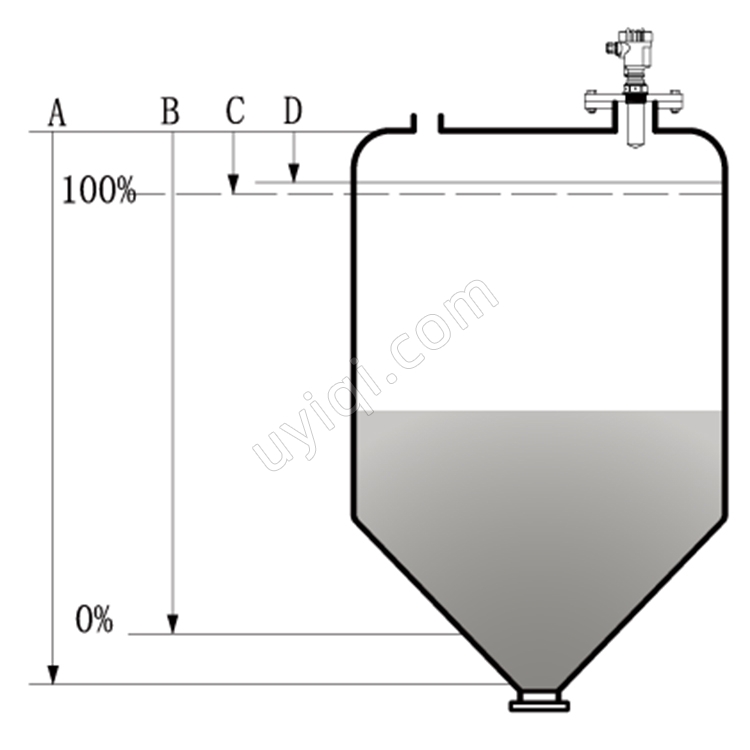

A量程設定
B 低位調整
C 高位調整
D盲區范圍

 注：使用雷達物位計時，務必保證**料位不能進入測量盲區（圖中D所示區域）。

高頻雷達物位計JY-92RD12冀儀的特點：
雷達物位計采用了高達26GHz的發射頻率，因而具有：

• 非接觸測量，無磨損，無污染
• 天線尺寸小，便于安裝
• 波長更短，對在傾斜的固體表面有更好的反射
• 測量盲區更小，對于小罐測量也會取得良好的效果
• 波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
• 幾乎不受大氣中水蒸氣、溫度壓力變化影響
• 嚴重粉塵環境儀表也能準確讀取到真實物位回波
• 高信噪比，即使在波動的情況下也能獲得更優的性能
• 26GHz頻率，是測量固體和低介電常數介質的**選擇

高頻雷達物位計JY-92RD12的功能：
應用： 液體、漿料、水處理
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
精度：±2mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線）   RS485/Modbus

冀儀高頻雷達物位計的技術參數：
外殼
外殼和外殼蓋之間的密封：硅橡膠
外殼視窗：聚碳酸酯
接地端子：不銹鋼

重量
－92RD12   2Kg (取決于過程連接)

供電電壓
兩線制標準型：(16~26)V DC
本安型：(21.6～26.4)V DC
功耗：max22.5mA／0.5W
允許紋波： -<100Hz        Uss<1V
     －(100～100K)Hz     Uss<10mV

電纜參數
電纜入口／插頭：1個M20×1.5電纜入口
(電纜直徑5~9mm):一個盲堵M20×1.5

接線端子
導線橫截面2.5mm2

輸出參數
輸出信號／通訊協議：(4~20)mA／HART / RS485／Modbus
分辨率：1.6uA
故障信號：電流輸出不變；20.5mA；22mA；3.9mA

特征參數
盲區：天線末端
**測量距離：92RD12  30米(液體型)
微波頻率 ：26GHz
通訊接口：HART通訊協議／Modbus通訊協議
測量間隔：大約1秒(取決于參數設置)
調整時間：大約1秒(取決于參數設置)
顯示分辨率：1mm
工作存儲及運輸溫度：(－40～100)℃
過程溫度(天線部分的溫度)：92RD12 (－40～250℃)
相對濕度：<95％
壓強：Max．4MPa
耐振：機械震動10m／s2，(10～150)Hz

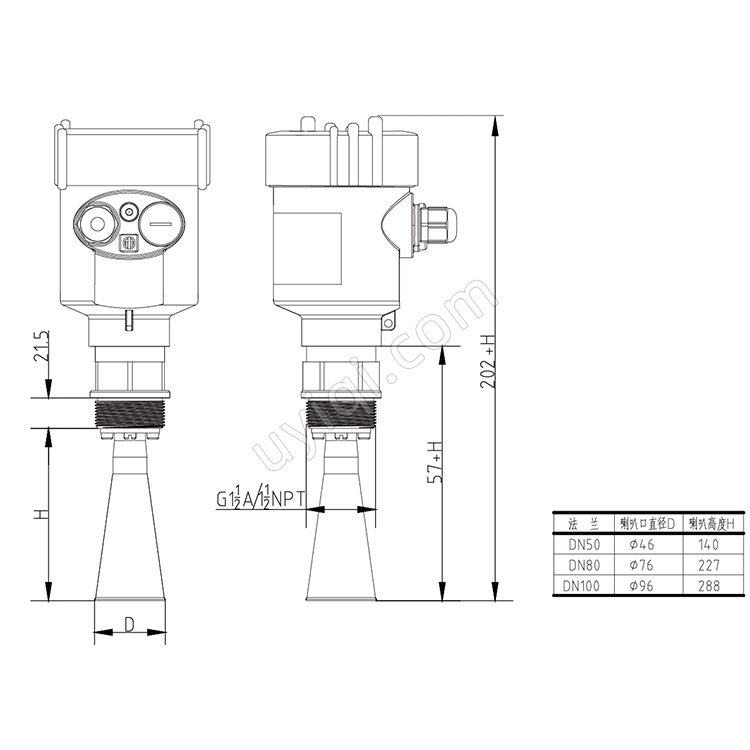

結構尺寸(單位mm)

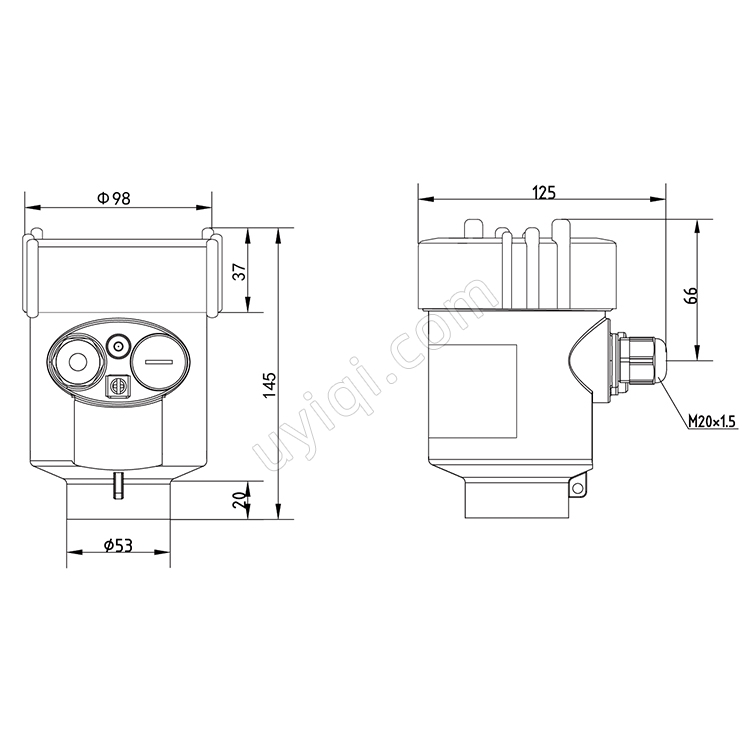

表殼尺寸——92RD12

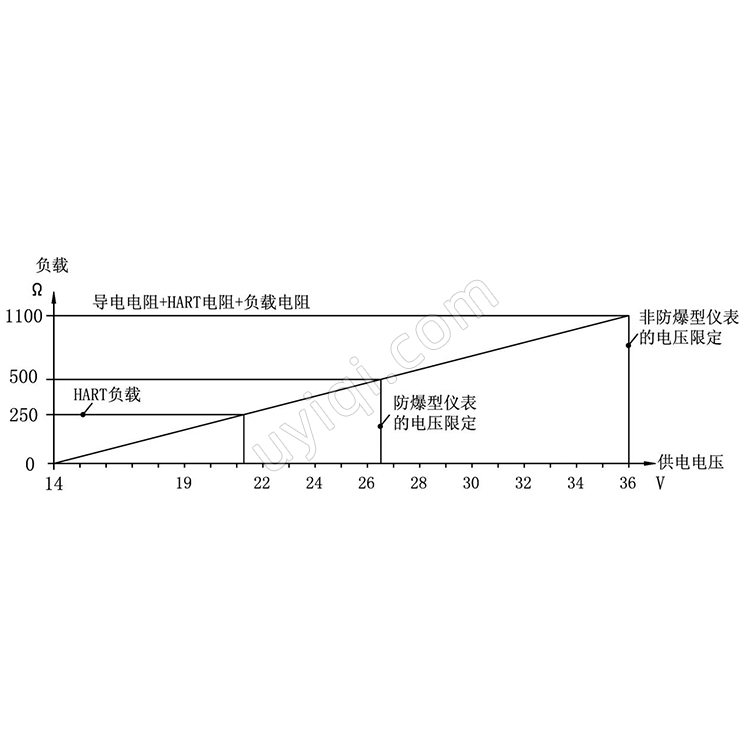

兩線制負載電阻圖

---
