產品名稱：超聲波物位計
品牌：冀儀
產地：中國
型號：JY-RBCS21

超聲波物位計JY-RBCS21冀儀的介紹：
原理
超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。

超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：  S=C×T/2

由于發射的超聲波脈沖有一定的寬度，使得距離換能器近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值，這個區域稱為測量盲區，盲區的大小與超聲波液位計的工作頻率有關。

測量的基準面是探頭的下邊沿。

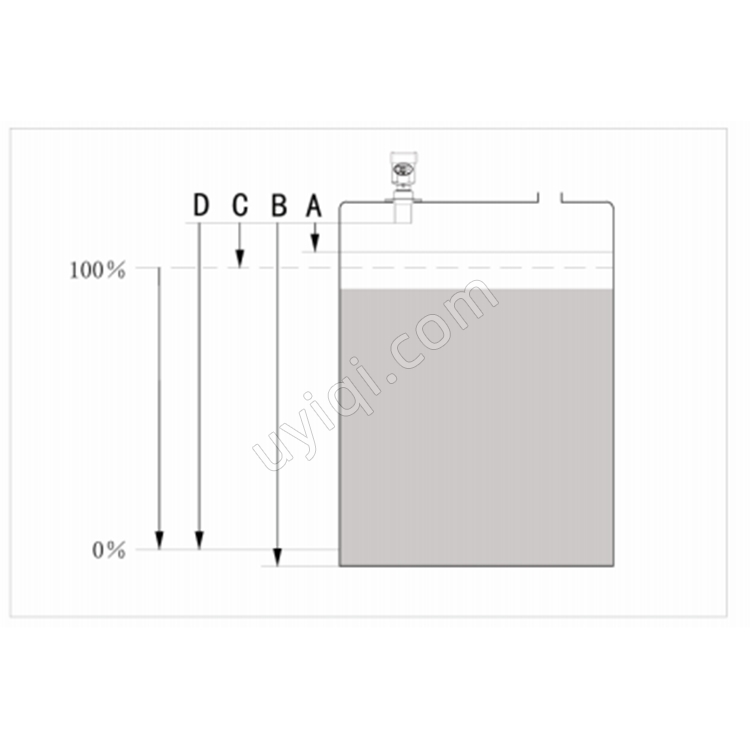

A.盲區、B.量程、C.滿料、D.零點

特點：
采用了先進的微處理器
獨特的回波處理技術
虛假回波存儲功能
內置溫度補償
波束較小
調試標定簡單

功能：
量程：0-5m / 0-10m / 0-15m
過程連接：M66×2或法蘭
探頭材質：ABS開放式
過程溫度：(-40～70)℃
過程壓力：(-0.02～0.1)MPa
精度：±0.2%（滿量程）
信號輸出：(4～20）mA / (4～20）mA/HART
電源：兩線制 24V DC/ 四線制 24V DC/220V AC
防爆等級：Exd IIC T4 Gb

超聲波物位計JY-RBCS21冀儀的參數：
一般數據  過程連接
-過程連接 5米 ：螺紋 M66×2
-過程連接 10米 ：螺紋 M66×2
-過程連接 15米 ：支架或法蘭

材料
-換能器：PA66+GF30
-換能器密封：硅膠
-外殼：鋁
-外殼密封：硅橡膠
-上蓋視窗：聚碳酸酯
-接地端子：不銹鋼

重量
-5米和10米 ：2kg（取決于過程連接）
-15米： 6kg（取決于過程連接）

供電電壓
兩線制        標準型：16~36V DC
本安型：21.5~26.5V DC
功耗 ：max.22.5mA
允許紋波：-<100Hz：Uss<1V
    -(100~100k)Hz  ：Uss<10mV
四線制        標準型：24V DC/220V AC
功耗：max.1VA，1W

電纜參數
電纜入口/插頭：1個M20×1.5電纜入口（電纜直徑5…9mm)，1個盲堵M20×1.5
彈簧接線端子：用于導線橫截面2.5 mm²

輸出參數
輸出信號：4~20mA        4~20mA/HART
分辨率：1.6μA
故障輸出：20.5mA；22mA；3.9mA
阻尼時間 ：0-30s，可調

特征參數      盲區
5米 ：0.4m
10米 ：0.4m
15米：0.4m

超聲波頻率
5米：50kHz
10米：40kHz
15米：28kHz
測量間隔 ：>2s（取決于參數設置）
調整時間 ：>3s（取決于參數設置）

發射角
5米/10米：5°
15米：3°
分辨率：1mm
重復性：±3mm
精度 ：±0.5%（滿量程）
過程溫度： -40~70°C
相對濕度：<95%
壓力：<0.1MPa
耐振：機械震動10m/s

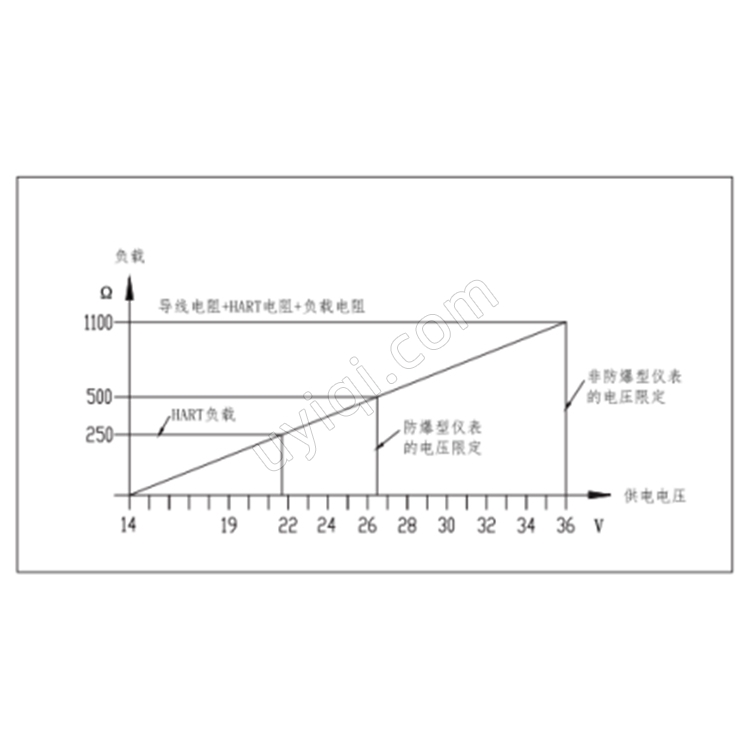

兩線制負載電阻圖



---
