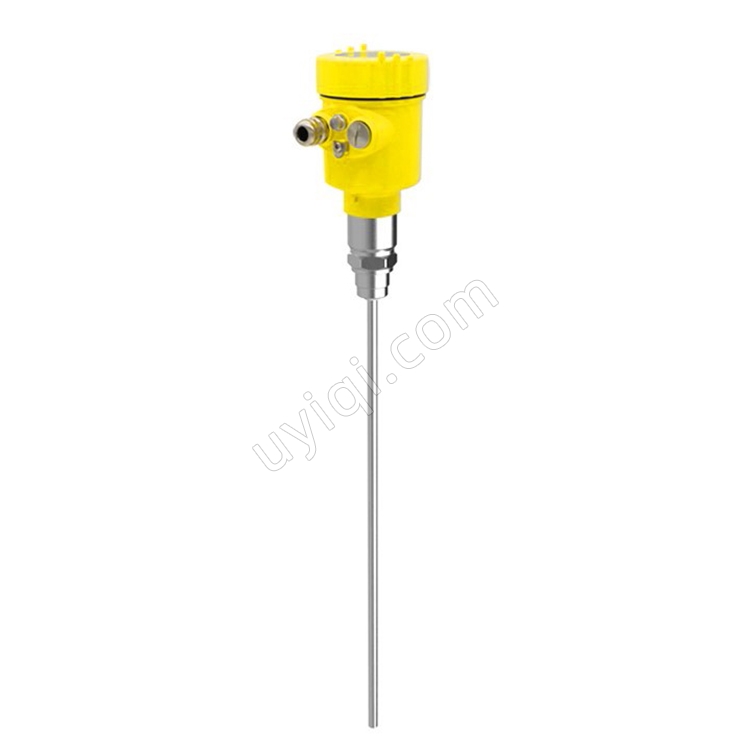

產品名稱：導波雷達物位計
品牌：冀儀
產地：中國
型號：JY-92RD52

導波雷達物位計JY-92RD52冀儀的介紹：
測量原理
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

◇輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比：  D=C×T/2   其中 C 為光速

因空罐的距離 E 已知，則物位 L 為： L=E-D

◇輸出
通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4 － 20mA 輸出。

測量范圍
F---- 測量范圍
E---- 空罐距離
B---- 頂部盲區
K---- 探頭到罐壁的**小距離

頂部盲區是指物料**面與測量參考點之間的**小距離。 底部盲區是指纜繩**底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。

注意：
只有物料處于頂部盲區和底部盲區之間時， 才能保證罐內物位的可靠測量。


功能：
應用：液體
測量范圍：6 米
過程鏈接： 螺紋、法蘭
過程溫度：-40 ～ 250℃
過程壓力：-0.1 ～ 2MPa
精度： ±3mm
頻率范圍：100MHZ ～ 1.8GHZ
防爆 / 防護等級：Exd ⅡC T4 Gb /IP67
信號輸出：4~20mA/HART( 兩線/四線 )/RS485/Modbus

導波雷達物位計JY-92RD52冀儀的參數：
工作頻率：100MHZ-1.8GHZ
測量范圍：0-6m
重復性：±2mm
分辨率：1mm
采樣：回波采樣 55 次 /s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精度：±3mm
通訊接口：HART 通訊協議
過程連接：G1'A/G1½'A 螺紋法蘭 DN50，DN80，DN100，
                 DN150，DN200,DN250
過程壓力：-0.1-4MPa
電源：24VDC(±10%), 紋波電壓：1Vpp 耗電量：max 22.5mA
環境條件：溫度 -40℃～ +70℃
外殼防護/防爆等級：IP67 / Exd  IIC T4 Gb
兩線制接線：儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口：2 個 M20*1.5 或 ½'NPT( 電纜直徑 5--9mm)

外殼
外殼和外殼蓋之間的密封：硅橡膠
外殼視窗：聚碳酸酯
接地端子：不銹鋼


測量距離
下表列出不同類別被測介質與測量距離的關系

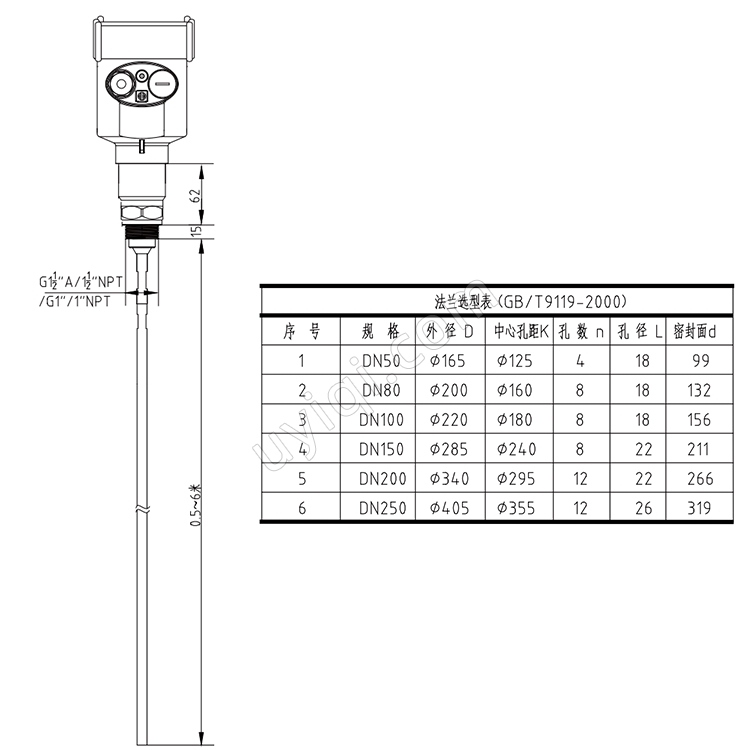

結構尺寸(單位mm)
表殼尺寸——92RD52





---
