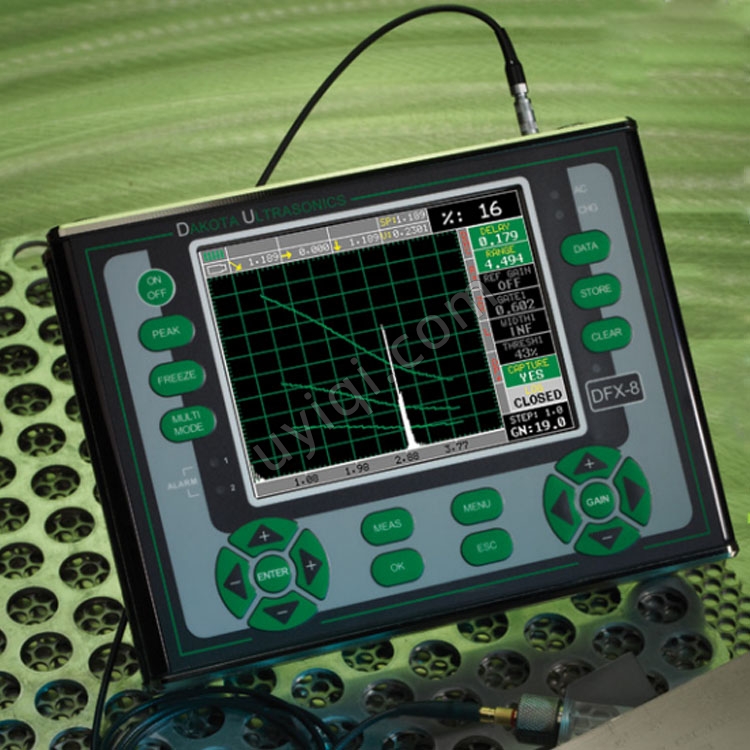

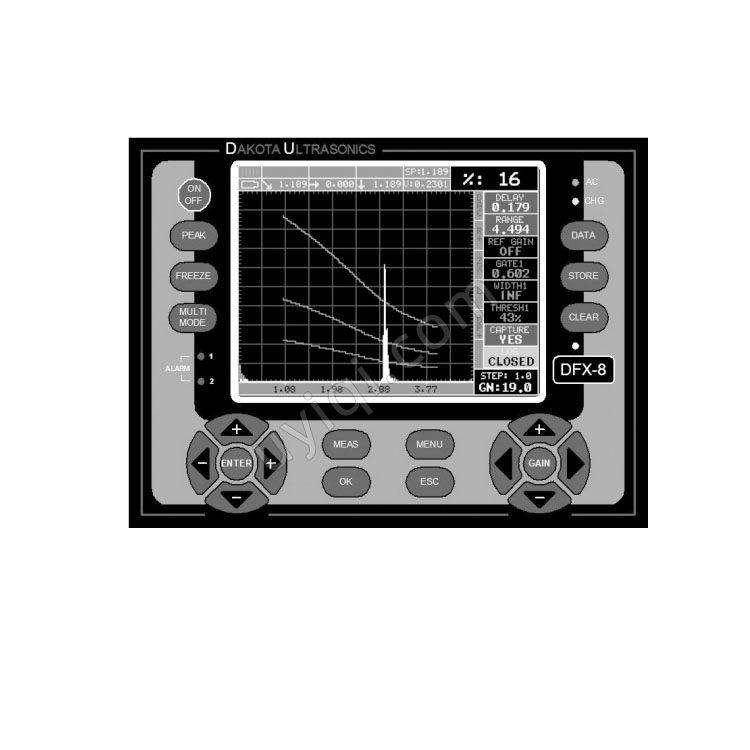

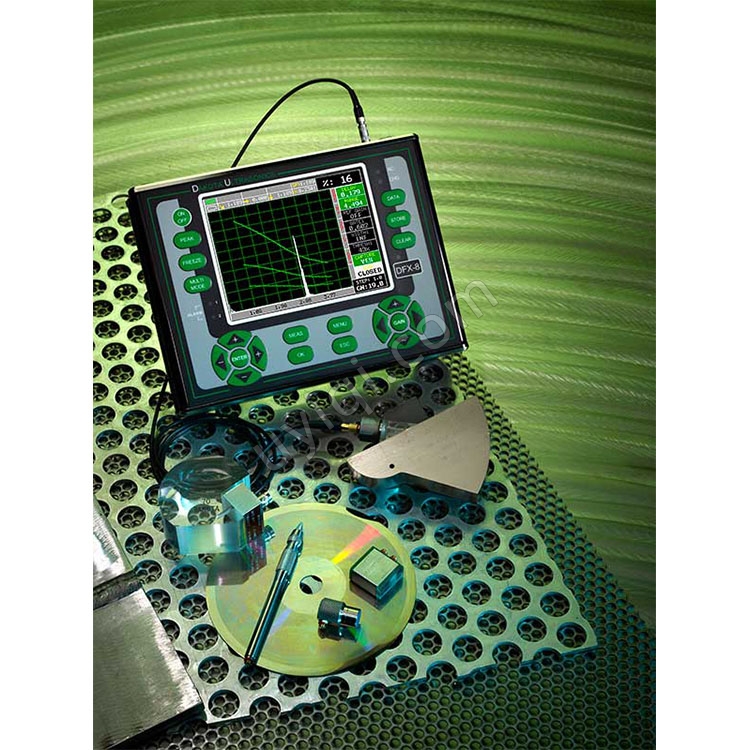

產品名稱：數字超聲波探傷儀測厚儀
品牌：DAKOTA達高特
產地：美國
型號：DFX-8+


DFX-8+數字超聲波探傷儀測厚儀美國DAKOTA達高特的介紹：
測厚儀
自動：探頭歸零、探頭識別和溫度補償。
傳感器類型：雙元件、單觸點和延遲線。
測量模式：包括脈沖回波 (PE)、回波回波 (EE)、回波回波驗證 (E-EV)、脈沖回波涂層 (PECT)、脈沖回波溫度補償 (PETP) 和僅涂層 (CT)模式，以解決各種應用程序。
具有多種格式的大型數據存儲：字母數字網格和帶自動標識符的順序。
存儲多達 64 個自定義設置。
3個獨立門。
附加涂層量規功能。

探傷儀
脈沖發生器：100 – 400 伏音爆。
增益：0 – 110 dB 范圍。
濾波器：寬、0.5、1、2、5、10 和 15 MHz。
大小調整工具包：DAC、AWS、TCG、DGS。
Blanview 陽光下可視 QVGA 顯示屏（320×240 像素）。
PRF – 8Hz 至 2kHz，可調。
屏幕刷新率：60 Hz。
檢測模式：Z-Cross、Flank & Peak。
自動接口門：浸入式測試。
模擬輸出：1-10 伏。
串行輸出：用于遙控器和 B-Scan 爬蟲。
Wave Averaging：改進的分辨率和波形顯示。

DFX-8+數字超聲波探傷儀測厚儀美國DAKOTA特點：
探傷儀特點
TRIG：光束路徑、深度、表面距離和曲面校正的三角函數顯示。與角度波束傳感器一起使用。
DAC：**多可輸入 8 個點并用于以數字方式繪制 DAC 曲線。參考 -2、-6、-10、(-6/-12)、(-6/-14)、(-2/-6/-10) dB。幅度以 %DAC 或 dB 顯示。
AWS：根據 AWS D1.1 結構焊接規范自動確定缺陷尺寸。
AVG/DGS：使用探針數據自動確定缺陷尺寸。存儲多達 64 個自定義設置。
TCG：時間校正增益。50 dB 動態范圍，每微秒 20 dB，曲線定義**多 8 個點。
測量模式：脈沖回波 (PE) 測量范圍為 0.025 英寸至 100 英尺（0.63 毫米至 3048 厘米）。
自動校準：使用兩個參考點提供自動校準。
檢測模式：過零、側面和峰值。
顯示凍結：在屏幕上保持當前波形。
峰值記憶：用于回波動態模式確定。
自動界面閘門 – 自動調整界面閘門以進行浸水測試（水路）。

測厚儀特點
測量模式（雙元素）：
脈沖回波模式 (PE) –（凹坑和探傷檢測）的測量范圍為 0.025 英寸至 100 英尺（0.63 毫米至 3048 厘米）。
脈沖回波涂層模式——（材料、涂層、凹坑和缺陷檢測）：材料：0.025 英寸至 100 英尺（0.63 毫米至 3048 厘米）。涂層：0.001 至 0.100 英寸（0.01 至 2.54 毫米）。
脈沖回波溫度補償模式 (PETP) –（凹坑和缺陷檢測）自動溫度補償 – 測量范圍為 0.025 英寸至 100 英尺（0.63 毫米至 3048 厘米）。
Echo-Echo 模式 (EE) –（通過油漆和涂料）測量范圍為 0.050 到 4.0 英寸（1.27 到 102 毫米）。會因涂層而異。
Echo-Echo Verify (E-EV) –（通過油漆和涂料）測量范圍為 0.050 至 1.0 英寸（1.27 至 25.4 毫米）。會因涂層而異。
僅涂層模式 (CT) –（涂層厚度）測量范圍為 0.0005 至 0.100 英寸（0.0127 至 2.54 毫米）。范圍會因涂層而異 +/-。
材料和涂層的單點和兩點校準選項，或選擇基本材料類型。
自動探頭歸零、識別和溫度補償。
每秒高達 50 個讀數的高速掃描。
帶有高/低限制的聲音警報。
用于 QC 檢查的內置差分模式。
64 種自定義設置配置。

DFX-8+數字超聲波探傷儀測厚儀DAKOTA達高特的參數：
尺寸：8.5W x 6.5H x 2.5D 英寸（216 x 165 x 70 毫米）。
重量：4.5 磅（2.04 公斤），含電池。
外殼：擠壓鋁體，帶鍍鎳鋁端蓋（墊圈密封）。
顯示器：Blanview 陽光可讀 QVGA TFT 彩色顯示器（320 x 240 像素）。可視區域4.54 x 3.40 英寸（115.2 x 86.4 毫米）或 5.7 英寸（144.78 毫米）對角線。16 個調色板，多種顏色選項和可變亮度。
屏幕刷新率：60Hz。
顯示視圖： 探傷儀：全波、+/- 整流或射頻。測厚儀：數字、+/- 整流、RF 或 B 掃描。
定時：精確的 TCXO 定時，單次 100 MHz 8 位超低功耗數字化儀。
測量門：兩個獨立的門（缺陷）和三個門（厚度）。開始和寬度可在全范圍內調節。幅度 5-95%，步長 1%。帶有聲音和視覺警報的每個門的正向或負向觸發。
工作溫度：14 至 140F（-10C 至 60C）。
環境：符合 IP65 要求。

增益：0 到 110dB，分辨率為 0.2dB。手動和AGC控制。
阻尼：50、75、100、300、600 和 1500 歐姆。
頻段：寬帶 1.8 – 19 MHz (-3dB)。0.5MHz、1MHz、2MHz、5MHz、10MHz、15MHz 的六個窄帶。
水平線性度：+/- 0.4% FSW。
垂直線性度：+/- 1% FSH。
放大器線性度：+/- 1 dB。
幅度測量：0 到 100% FSH，分辨率為 1%。
延遲：0 – 999 英寸（25,375 毫米），鋼速。


---
